Λεπτομέρειες:
|
| πυρήνας αγωγών: | Ανοπτημένος χαλκός ή σκληρό συρμένο αργίλιο | Μονωτικά Υλικά: | Διασυνδεμένο πολυαιθυλένιο (XLPE) |
|---|---|---|---|
| Θωρακισμένοι τύποι: | DSTA/SWA/AWA ή Unarmoured | Εξωτερικό υλικό θηκών: | Πολυβινυλικό χλωρίδιο (PVC) ή πολυαιθυλένιο το (PE) |
| Πρότυπο: | IEC ASTM DIN, IEC 60502-2, GB12706, IEC60228 ΤΩΝ BS | Χρώμα: | Ο Μαύρος ή ως απαίτηση |

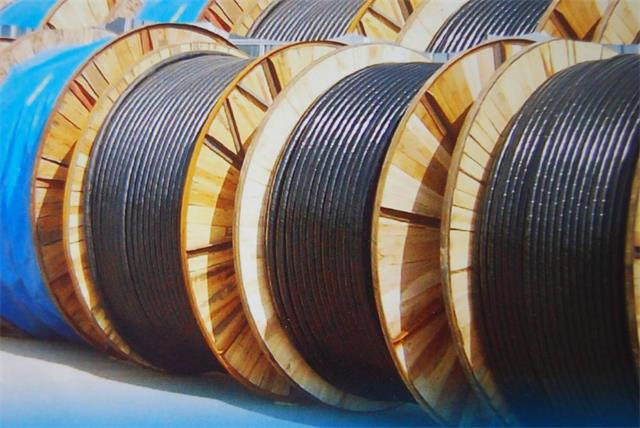

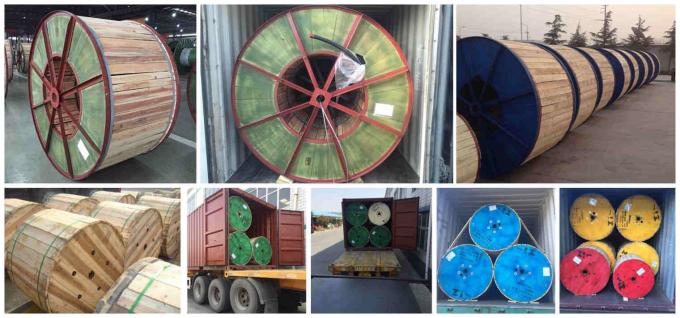

| Συσκευασία: | Τύμπανο ξύλινος-χάλυβα, τύμπανο χάλυβα, ξύλινο τύμπανο | Ειδικό Requiremets: | Πυρίμαχος, φλόγα - καθυστερών, χαμηλό αλόγονο καπνού ελεύθερο |
| Δείγματος: | Το Υ, παρείχε | εφαρμογή: | Υπόγεια, κατασκευή, βιομηχανική, διανομή δύναμης και γραμμή μετάδοσης |
| Τάση: | 3.6KV σε 35KV | ||
| Επισημαίνω: | Μεσοπρόθεσμη τάση σύρμα,XLPE καλώδια μέσης τάσης |
||
ΜΕΣΗ ΤΑΣΗ ΚΑΛΩΔΙΩΝ ΤΑΣΗΣ
3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/20KV, 21/35KV, 26/35KV

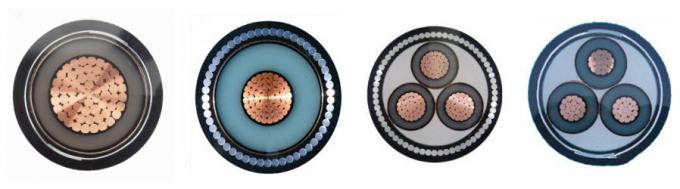

ΜΕΣΗ ΚΑΤΑΣΚΕΥΗ ΚΑΛΩΔΙΩΝ ΤΑΣΗΣ
Αγωγός: Η κατηγορία 2 προσάραξε το σαφή αγωγό χαλκού ή το σκληρό συρμένο αργίλιο στο EN 60228:2005 των BS (προηγουμένως BS6360)
Οθόνη αγωγών: Ημιαγωγικό υλικό
Μόνωση: Τύπος GP8 XLPE (διασυνδεμένο πολυαιθυλένιο) σε BS7655
Οθόνη μόνωσης: Ημιαγωγικό υλικό
Μεταλλική οθόνη: Μεμονωμένη και γενική οθόνη ταινιών χαλκού σε BS6622
Υλικό πληρώσεως: Ίνες της PET (τερεφθαλικό πολυαιθυλενίου)
Διαχωριστής: Δεσμευτική ταινία
Τοποθέτηση στο κρεβάτι: Τύπος TM1 PVC (πολυβινυλικό χλωρίδιο) σε BS7655
Θωράκιση: Ταινία το θωρακισμένο (STA) χάλυβα ή καλώδιο το θωρακισμένο (AWA) αλουμινίου ή χαλύβδινο σύρμα το θωρακισμένο (SWA)
Θήκη: PVC (πολυβινυλικό χλωρίδιο) ή τύπος TM1 του (PE) πολυαιθυλενίου σε BS7655
Χρώμα: Ο Μαύρος ή ως αίτημα

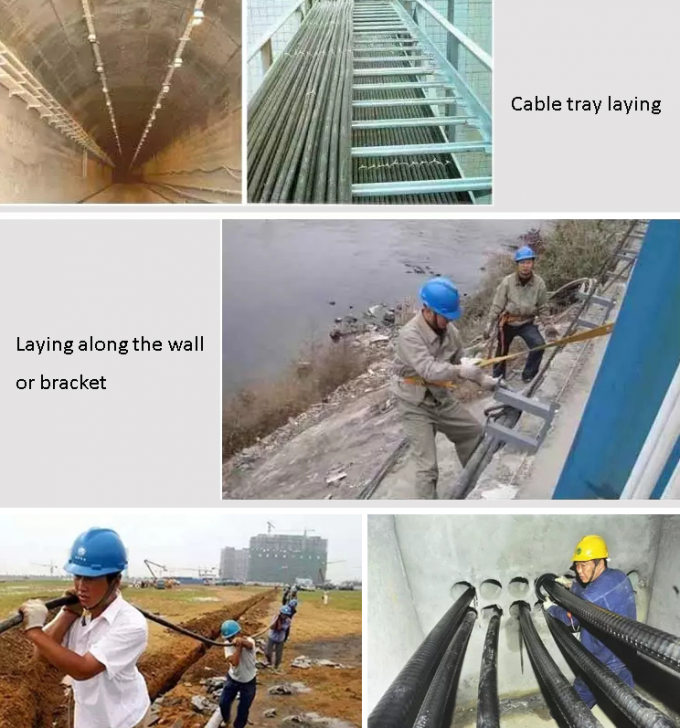

ΜΕΣΗ ΕΦΑΡΜΟΓΗ ΚΑΛΩΔΙΩΝ ΤΑΣΗΣ
Το καλώδιο των MV xlpe χρησιμοποιείται για να διαβιβάσει και να διανείμει τη δύναμη στη μετάδοση δύναμης και το σύστημα διανομής 35kV ή χαμηλότερος. Εφαρμόζεται γενικά στους τομείς συμπεριλαμβανομένης της δύναμης, κατασκευή, ορυχεία, το μέσο καλώδιο τάσης μεταλλουργίας κ.λπ. xlpe χρησιμοποιείται συνήθως για τα δίκτυα ισχύος, υπόγεια, υπαίθρια και στη διοχέτευση καλωδίων.
ΜΕΣΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΛΩΔΙΩΝ ΤΑΣΗΣ
1. Εκτιμημένες τάσεις: 3.6/6 kV~26/35 kV
2. Η περιβαλλοντική θερμοκρασία για την εγκατάσταση: ≥0℃
3. Μέγιστη θερμοκρασία αγωγών σε κανονική λειτουργία: ≤90℃
4. Ανώτατη λειτουργούσα θερμοκρασία του con. Όταν το καλώδιο βραχυκύκλωσε (μέγιστη διάρκεια 5s): 250℃
5. Ελάχιστη κάμπτοντας ακτίνα
Ενιαίος πυρήνας - σταθερός: γενική διάμετρος 15 Χ
πυρήνας 3 - σταθερός: γενική διάμετρος 12 Χ
(Ενιαίος πυρήνας 12 γενικοί διάμετρος Χ και 3 πυρήνας 10 γενική διάμετρος Χ όπου οι ζώνες τοποθετούνται δίπλα στην ένωση ή τις λήξεις υπό τον όρο ότι η κάμψη ελέγχεται προσεκτικά με την χρήση ενός προηγούμενου)
| Κινεζικός τύπος (γενικός τύπος) | Περιγραφή | Εφαρμογή | |
| $cu | Al | ||
| YJV (CU/XLPE/PVC) | YJLV (AL/XLPE/PVC) | Μονωμένο XLPE τυλιγμένο PVC καλώδιο τροφοδοσίας αγωγών $cu (αγωγός Al) | Βάζοντας στο εσωτερικό, στη σήραγγα, που καθορίζεται στο υποστήριγμα, σωλήνας και που θάβεται στο χώμα, το καλώδιο δεν μπορεί να αντέξει τις εξωτερικές μηχανικές δυνάμεις. |
| YJY (CU/XLPE/PE) | YJLY (AL/XLPE/PE) | Ο αγωγός $cu (αγωγός Al) XLPE μόνωσε τυλιγμένο το PE καλώδιο τροφοδοσίας | |
| YJV22 (CU/XLPE/STA/PVC) | YJLV22 (AL/XLPE/STA/PVC) | Ο αγωγός $cu (αγωγός Al) XLPE μόνωσε το διπλάσιο του θωρακισμένου τυλιγμένου PVC καλωδίου τροφοδοσίας χάλυβας-ταινιών | Για να βάλει στο εσωτερικό, στη σήραγγα, την τάφρο καλωδίων, ή άμεσος στο έδαφος, ικανό να αντέξει τις εξωτερικές μηχανικές δυνάμεις, αλλά ανίκανος να αντέξει τη μεγάλη δύναμη τραβήγματος. |
| YJV23 (CU/XLPE/STA/PE) | YJLV23 (AL/XLPE/STA/PE) | Μονωμένο XLPE διπλάσιο αγωγών $cu (αγωγός Al) του θωρακισμένου τυλιγμένου PE καλωδίου τροφοδοσίας χάλυβας-ταινιών | |
| YJV62 (CU/XLPE/ATA/PVC) | YJLV62 (AL/XLPE/ATA/PVC) | Μονωμένο XLPE διπλάσιο αγωγών $cu (αγωγός Al) του θωρακισμένου τυλιγμένου PVC καλωδίου τροφοδοσίας αλουμίνιο-ταινιών | |
| YJV32 (CU/XLPE/SWA/PVC) | YJLV32 (AL/XLPE/SWA/PVC) | $cu θωρακισμένο τυλιγμένο PVC καλώδιο τροφοδοσίας χάλυβας-καλωδίων αγωγών (αγωγός Al) μονωμένο XLPE | Για να βάλει στο εσωτερικό, στη σήραγγα, την τάφρο καλωδίων, καλά ή άμεσος στο έδαφος, ικανός να αντέξει τις εξωτερικές μηχανικές δυνάμεις και ορισμένη δύναμη τραβήγματος |
| YJV33 (CU/XLPE/SWA/PE) | YJLV33 (AL/XLPE/SWA/PE) | $cu θωρακισμένο τυλιγμένο PE καλώδιο τροφοδοσίας χάλυβας-καλωδίων αγωγών (αγωγός Al) μονωμένο XLPE | |
| YJV72 (CU/XLPE/AWA/PVC) | YJLV72 (AL/XLPE/AWA/PVC) | $cu θωρακισμένο τυλιγμένο PE καλώδιο τροφοδοσίας αλουμίνιο-καλωδίων αγωγών (αγωγός Al) μονωμένο XLPE | |
| Ονομαστική περιοχή του αγωγού | Μέγιστη αντίσταση αγωγών σε 20°C | Πάχος της μόνωσης XLPE | Πάχος της ταινίας χαλκού | Πάχος της εξωτερικής θήκης | Περ. Γενική διάμετρος | Περ. βάρος καλωδίων | Τυποποιημένο μήκος συσκευασίας | Μέγεθος τυμπάνων | Περ. ακαθάριστο βάρος |
|---|---|---|---|---|---|---|---|---|---|
| Sqmm | Ohm/Km | χιλ. | χιλ. | χιλ. | χιλ. | Kg/Km | Μέτρο ± 10% | Κλ | |
| 35 | 0,524 | 4.5 | 0,075 | 1.8 | 23.7 | 835 | 500 | Δ-12 | 520 |
| 50 | 0,387 | 4.5 | 0,075 | 1.8 | 24.8 | 980 | 500 | Δ-12 | 600 |
| 70 | 0,268 | 4.5 | 0,075 | 1.8 | 26.4 | 1220 | 500 | Δ-12 | 720 |
| 95 | 0,193 | 4.5 | 0,075 | 1.8 | 28.3 | 1520 | 500 | Δ-12 | 870 |
| 120 | 0,153 | 4.5 | 0,075 | 1.9 | 30.0 | 1800 | 500 | Δ-12 | 1010 |
| 150 | 0,124 | 4.5 | 0,075 | 1.9 | 31.4 | 2110 | 500 | Δ-14 | 1210 |
| 185 | 0,0991 | 4.5 | 0,075 | 2.0 | 33.2 | 2480 | 500 | Δ-16 | 1450 |
| 240 | 0,0754 | 4.5 | 0,075 | 2.0 | 35.7 | 3070 | 500 | Δ-18 | 1780 |
| 300 | 0,0601 | 4.5 | 0,075 | 2.1 | 37.9 | 3700 | 500 | Δ-18 | 2090 |
| 400 | 0,0470 | 4.5 | 0,075 | 2.2 | 41.0 | 4620 | 500 | Δ-18 | 2550 |
| 500 | 0,0366 | 4.5 | 0,075 | 2.3 | 44.2 | 5660 | 500 | Δ-18 | 3070 |
| 630 | 0,0283 | 4.5 | 0,075 | 2.4 | 48.2 | 7040 | 500 | Δ-19 | 3840 |
