Λεπτομέρειες:
|
πυρήνας αγωγών: | Ανοπτημένος χαλκός ή σκληρό συρμένο αργίλιο | Μονωτικά Υλικά: | Διασυνδεμένο πολυαιθυλένιο (XLPE) |
---|---|---|---|
Θωρακισμένοι τύποι: | DSTA/SWA/AWA ή Unarmoured | Εξωτερικό υλικό θηκών: | Πολυβινυλικό χλωρίδιο (PVC) |
Πρότυπο: | IEC ASTM DIN, IEC 60502-2, GB12706, IEC60228 ΤΩΝ BS | Χρώμα: | Ο Μαύρος ή ως απαίτηση |
Συσκευασία: | Τύμπανο ξύλινος-χάλυβα, τύμπανο χάλυβα, ξύλινο τύμπανο | Ειδικό Requiremets: | Πυρίμαχος, φλόγα - καθυστερών, χαμηλό αλόγονο καπνού ελεύθερο |
Δείγματος: | Ελεύθερο δείγμα | εφαρμογή: | Υπόγεια, κατασκευή, βιομηχανική, διανομή δύναμης και γραμμή μετάδοσης |
Τάση: | 3.6KV σε 35KV | ||
Υψηλό φως: | mv power cable,medium voltage wire |
Φλόγα - μέσο καλώδιο τάσης καθυστερούντω για τη γραμμή μετάδοσης διανομής ισχύος
ΠΡΌΤΥΠΑ ΚΑΛΩΔΊΟΥ ΤΡΟΦΟΔΟΣΊΑΣ ΤΩΝ MV
Διεθνής: Iec60502-2
Εθνικός: GB/T 12706.1-2008
Άλλα πρότυπα: όπως οι BS, ειδικό καλώδιο τροφοδοσίας DIN και ICEA, σχεδίου & κατασκευής σύμφωνα με το ειδικό αίτημα του πελάτη.

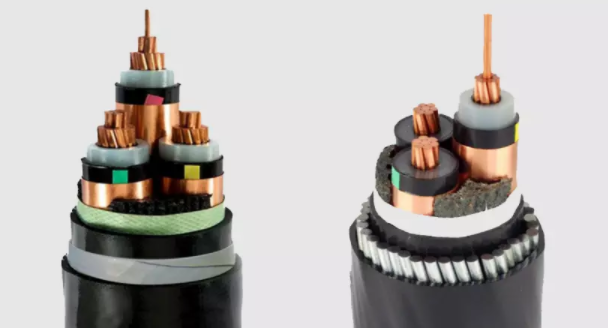

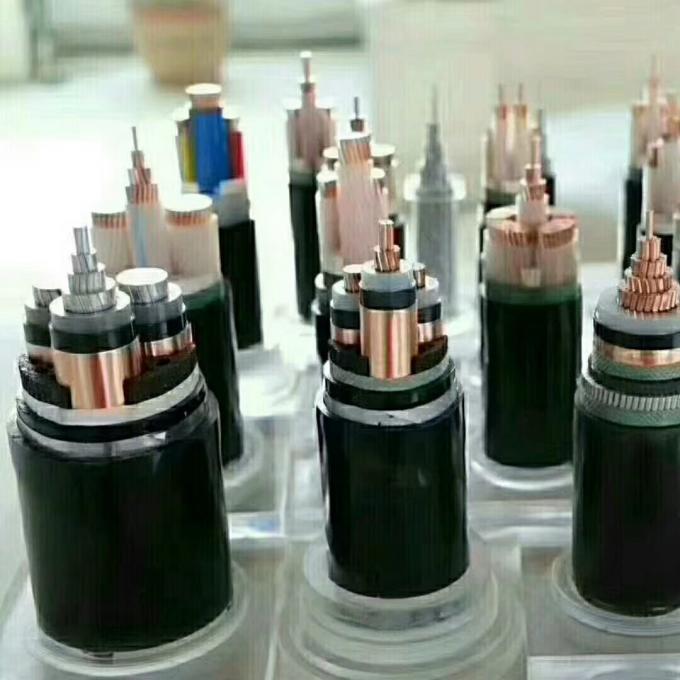

ΚΑΤΑΣΚΕΥΉ ΚΑΛΩΔΊΟΥ ΤΡΟΦΟΔΟΣΊΑΣ ΤΩΝ MV
1. Αγωγός: Χαλκός ή αλουμίνιο (class1 ή κατηγορία 2)
2. Εσωτερικό ημιαγωγικό στρώμα
3. Μόνωση: Μελανωμένο σταυρός πολυαιθυλένιο (XLPE)
4. Εξωτερικό ημιαγωγικό στρώμα
5. Θωρακισμένος ή Unarmoured
6. Τύλιγμα του αγώγιμου υλικού
7. Οθόνη: Πλέξιμο των καλωδίων χαλκού ή της ταινίας χαλκού
8. Διαχωριστής
9. Εξωτερικό σακάκι: Ένωση PVC
ΕΦΑΡΜΟΓΉ ΚΑΛΩΔΊΟΥ ΤΡΟΦΟΔΟΣΊΑΣ ΤΩΝ MV
Το καλώδιο τροφοδοσίας των MV χρησιμοποιείται για τα δίκτυα διανομής δύναμης επίσης για τη σύνδεση στις μονάδες παραγωγής και τις εγκαταστάσεις και τη σύνδεση διαδικασίας. Το καλώδιο των MV θα μπορούσε να τοποθετηθούν άμεσα στο έδαφος, υπαίθρια, στο εσωτερικό και στους αγωγούς καλωδίων.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΛΩΔΊΟΥ ΤΡΟΦΟΔΟΣΊΑΣ ΤΩΝ MV
Η περιβαλλοντική θερμοκρασία υπό εγκατάσταση δεν πρέπει να είναι χαμηλότερη από: 0 °C
Όταν το θωρακισμένο ενιαίο καλώδιο πυρήνων χρησιμοποίησε για το εναλλακτικό τρέχον σύστημα (εναλλασσόμενου ρεύματος), το υλικό τεθωρακισμένων πρέπει να είναι non-magnetic. |
|
Χαρακτηριστικά χρήσης |
|
Συσκευασία |
Ξύλινο τύμπανο χάλυβα |
Ελάχιστη θερμοκρασία εγκαταστάσεων |
-20 °C |
Μέγιστη θερμοκρασία αγωγών στην υπηρεσία |
90 °C |
Μέγιστη θερμοκρασία αγωγών βραχυκυκλώματος |
250 °C |
Κάμπτοντας παράγοντας κατά την τοποθέτηση |
ενιαίο καλώδιο πυρήνων 20 Χ Δ multi-core καλώδιο 15 Χ Δ |
ΤΎΠΟΙ ΚΑΛΩΔΊΟΥ ΤΡΟΦΟΔΟΣΊΑΣ ΤΩΝ MV
|
1 ΣΤΟΙΧΕΊΑ ΚΑΛΩΔΊΟΥ ΤΡΟΦΟΔΟΣΊΑΣ ΠΥΡΗΝΩΝ 12/20KV
Αριθ. των πυρήνων και του σταυρού - SEC. |
Λειτουργία |
Ονομαστικός |
Μόνωση |
Θήκη |
Εξωτερικό Ø |
βάρος |
Τρέχουσες εκτιμήσεις στον αέρα 30℃ |
Τρέχον θαμμένο εκτιμήσεις 20℃ |
μέγιστη ΣΥΝΕΧΗΣ αντίσταση σε 20℃ |
---|---|---|---|---|---|---|---|---|---|
χιλ. ² |
kV |
kV |
χιλ. |
χιλ. |
χιλ. |
κλ/χλμ |
Α |
Α |
Ω/km |
1 X 35 |
24 |
12/ 20 |
5.5 |
1.8 |
24.9 |
860 |
205 |
190 |
0,52 |
1 X 50 |
24 |
12/ 20 |
5.5 |
1.8 |
26.4 |
1138 |
245 |
225 |
0,39 |
1 X 70 |
24 |
12/ 20 |
5.5 |
1.9 |
28.1 |
1281 |
305 |
275 |
0,27 |
1 X 95 |
24 |
12/ 20 |
5.5 |
1.9 |
29.9 |
1570 |
370 |
330 |
0,19 |
1 X 120 |
24 |
12/ 20 |
5.5 |
2.0 |
31.3 |
1839 |
430 |
375 |
0,15 |
1 X 150 |
24 |
12/ 20 |
5.5 |
2.0 |
33.1 |
2174 |
490 |
425 |
0,12 |
1 X 185 |
24 |
12/ 20 |
5.5 |
2.1 |
34.7 |
2540 |
560 |
480 |
0,10 |
1 X 240 |
24 |
12/ 20 |
5.5 |
2.2 |
37.1 |
3120 |
665 |
555 |
0,08 |
1 X 300 |
24 |
12/ 20 |
5.5 |
2.2 |
39.5 |
3746 |
765 |
630 |
0,06 |
1 X400 |
24 |
12/ 20 |
5.5 |
2.3 |
44.1 |
4863 |
890 |
725 |
0,05 |
1 X.500 |
24 |
12/ 20 |
5.5 |
2.4 |
47.6 |
5905 |
1030 |
825 |
0,04 |
1 X 630 |
24 |
12/ 20 |
5.5 |
2.5 |
51.3 |
7220 |
1190 |
940 |
0,03 |
3 ΣΤΟΙΧΕΊΑ ΚΑΛΩΔΊΟΥ ΤΡΟΦΟΔΟΣΊΑΣ ΠΥΡΗΝΩΝ 12/20KV
No.cores Χ διαγώνιος-SEC. |
Λειτουργία |
Ονομαστικός |
Μόνωση |
Θήκη |
Εξωτερικό Ø |
βάρος |
Τρέχουσες εκτιμήσεις στον αέρα 30℃ |
Τρέχον θαμμένο εκτιμήσεις 20℃ |
μέγιστη ΣΥΝΕΧΗΣ αντίσταση σε 20℃ |
---|---|---|---|---|---|---|---|---|---|
χιλ. ² |
kV |
kV |
χιλ. |
χιλ. |
χιλ. |
κλ/χλμ |
Α |
Α |
Ω/km |
3 X 35 |
24 |
12/20 |
5.5 |
2.6 |
52.5 |
3023 |
155 |
185 |
0,52 |
3 X 50 |
24 |
12/20 |
5.5 |
2.7 |
55.5 |
3891 |
180 |
218 |
0,39 |
3 X 70 |
24 |
12/20 |
5.5 |
2.8 |
59.3 |
4396 |
223 |
267 |
0,27 |
3 X 95 |
24 |
12/20 |
5.5 |
3.0 |
63 |
5264 |
271 |
318 |
0,19 |
3 X 120 |
24 |
12/20 |
5.5 |
3.1 |
66.2 |
6190 |
312 |
363 |
0,15 |
3 X 150 |
24 |
12/20 |
5.5 |
3.2 |
69.8 |
7240 |
363 |
417 |
0,12 |
3 X 185 |
24 |
12/20 |
5.5 |
3.3 |
73.7 |
8499 |
404 |
460 |
0,1 |
3 X 240 |
24 |
12/20 |
5.5 |
3.5 |
78.6 |
10353 |
471 |
531 |
0,08 |
3 X 300 |
24 |
12/20 |
5.5 |
3.6 |
83.8 |
12328 |
536 |
596 |
0,06 |
X400 3 |
24 |
12/20 |
5.5 |
3.8 |
93.6 |
15921 |
630 |
684 |
0,05
|
