Λεπτομέρειες:
|
Πυρήνας αγωγών: | Ανοπτημένος χαλκός ή σκληρό συρμένο αργίλιο | Υλικό μόνωσης: | Διασυνδεμένο πολυαιθυλένιο (XLPE) |
---|---|---|---|
Θωρακισμένοι τύποι: | DSTA/SWA/AWA ή Unarmoured | Εξωτερικό υλικό θηκών: | Πολυβινυλικό χλωρίδιο (PVC) |
Πρότυπα: | IEC ASTM DIN, IEC 60502-2, GB12706, IEC60228 ΤΩΝ BS | Χρώμα: | Ο Μαύρος ή ως απαίτηση |

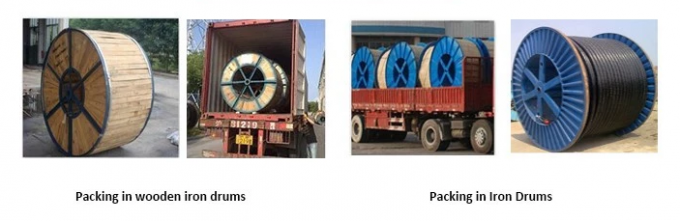

Συσκευασία: | Τύμπανο ξύλινος-χάλυβα, τύμπανο χάλυβα, ξύλινο τύμπανο | Ειδικό Requiremets: | Πυρίμαχος, φλόγα - καθυστερών, χαμηλό αλόγονο καπνού ελεύθερο |
Δείγμα: | Το Υ, παρείχε | Εφαρμογή: | Υπόγεια, κατασκευή, βιομηχανική, διανομή δύναμης και γραμμή μετάδοσης |
Τάση: | 12kV | ||
Υψηλό φως: | mv power cable,xlpe medium voltage cables |

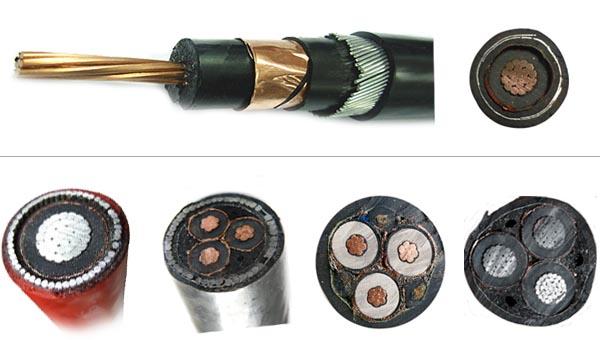

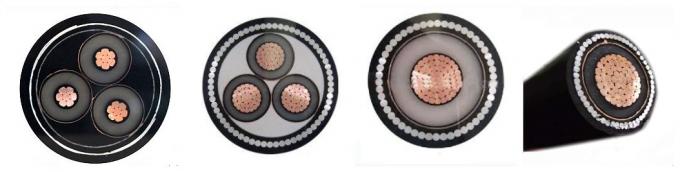

12KV μέσοι τάσης πυρίμαχοι DSTA SWA AWA καλωδίων θωρακισμένοι τύποι
ΜΕΣΑ ΠΡΌΤΥΠΑ ΚΑΛΩΔΊΩΝ ΤΑΣΗΣ XLPE
Διεθνής: IEC 60502, IEC 60228
Κίνα: GB/T 12706
Άλλα πρότυπα όπως οι BS, το DIN και ICEA κατόπιν αιτήματος
ΜΕΣΗ ΤΆΣΗ ΚΑΛΩΔΊΩΝ ΤΑΣΗΣ XLPE
3.6/6 (7,2) kv, 3.6/6.6 (7,2) kv, 6 10(12) kv, 6,35/11(12) kv, 8,7/10(15) kv, 12/20(24) kv, 12,7/22(24) kv, 18/30(36) kv, 19/33(36) kv, 21/35kv, 26/35kv

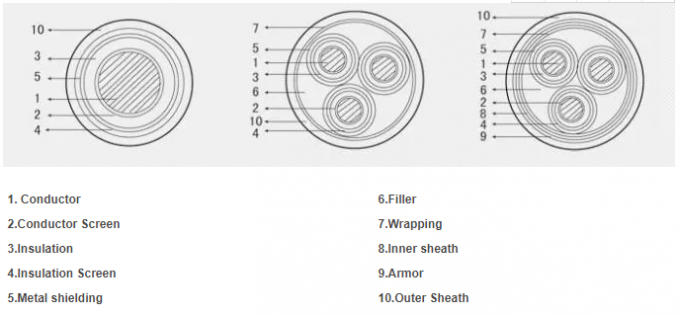

ΜΕΣΗ ΚΑΤΑΣΚΕΥΉ ΚΑΛΩΔΊΩΝ ΤΑΣΗΣ XLPE
1. Στρογγυλός γυμνός πυρήνας χαλκού ή πυρήνας αργιλίου που προσαράσσουν σύμφωνα με το IEC 60228
2. Εσωτερικό ημι-αγώγιμο στρώμα
3. Μόνωση XLPE πυρήνων
4. Κώδικας χρώματος σύμφωνα με HD 308 S2
5. Εξωτερικό ημι-αγώγιμο στρώμα
6. Ημι-αγώγιμη ταινία
7. Οθόνη ταινιών χαλκού
8. Υλικό πληρώσεως
9. Εσωτερική θήκη PVC
10. Διπλάσιο της γαλβανισμένης ταινίας χάλυβα (DSTA) ή του γαλβανισμένου χαλύβδινου σύρματος το (SWA),
Διπλάσιο της ταινίας αργιλίου (ΣΤΟΙΧΕΙΑ) ή του καλωδίου το (AWA) αργιλίου
11. Εξωτερική θήκη PVC (κόκκινος ή μαύρος)
ΜΕΣΗ ΠΕΡΙΟΧΉ ΤΜΗΜΆΤΩΝ ΚΑΛΩΔΊΩΝ ΤΑΣΗΣ XLPE
25 mm2, 35 mm2, 50 mm2, 70 mm2, 95 mm2,120 mm2, 150 mm2, 185 mm2, 240 mm2, 300 mm2, 400 mm2, 500 mm2, 630 mm2, 800 mm2
ΜΕΣΗ ΕΦΑΡΜΟΓΉ ΚΑΛΩΔΊΩΝ ΤΑΣΗΣ XLPE
Αυτό το καλώδιο των MV xlpe χρησιμοποιείται για τη γραμμή μετάδοσης ισχύος και διανομής με την τάση σε 12kV και κατωτέρω.

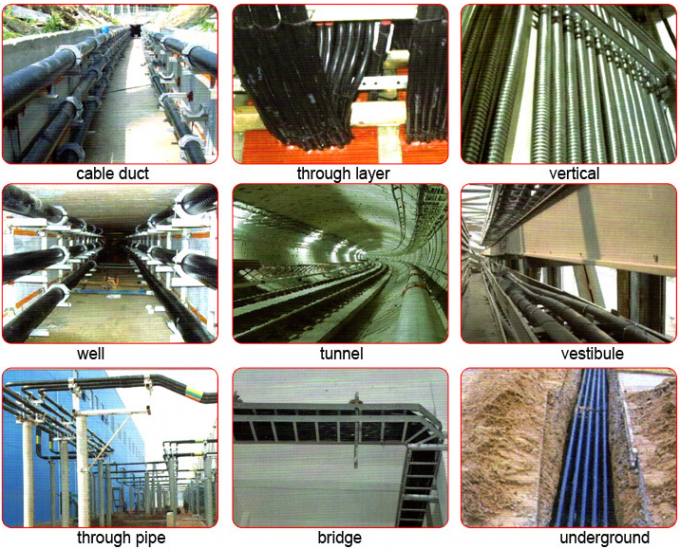

Το xlpe μόνωσε το μέσο καλώδιο τροφοδοσίας τάσης χρησιμοποιείται κυρίως στο έδαφος, μέσα και έξω από τις εγκαταστάσεις, υπαίθριες, στα κανάλια κ.λπ. καλωδίων. Και το θωρακισμένο καλώδιο xlpe θα μπορούσε να είναι αρκούδα ορισμένες βαρύτερη μηχανική πίεση και εκτατή πίεση.
ΜΕΣΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΛΩΔΊΩΝ ΤΑΣΗΣ XLPE
Μέγιστη θερμοκρασία αγωγών: κάτω από κανονικό (90℃), έκτακτη ανάγκη (130℃ ή δεν βραχυκυκλώνουν όχι περισσότερων από 5 όρους του s (250℃).
Ελάχιστα περιβαλλοντικά Temp. 0℃, μετά από την εγκατάσταση και μόνο όταν είναι το καλώδιο σε σταθερή θέση.
Ελάχιστη κάμπτοντας ακτίνα: καλώδιο O.D 15 Χ για τον ενιαίο πυρήνα
καλώδιο O.D 12 Χ για τον πολυ πυρήνα
ΜΕΣΟΙ ΤΎΠΟΣ & ΜΈΓΕΘΟΣ ΚΑΛΩΔΊΩΝ ΤΑΣΗΣ XLPE
Καλώδιο τροφοδοσίας των MV (11kv 15kv 33kv) |
||
Πρότυπο και περιγραφή Uo/U (Um) =3.6/6 (7,2), 6/6 (7,2), 6 10(12), 8.7/10(12), 8.7/15 (17,5), 12/20(24), 18/30(36), 21/35 (40,5), 26/35 (40,5) kV |
No.of πυρήνας |
Περιοχή διατομής αγωγών (mm2) |
xlpe μόνωση |
1 πυρήνας πυρήνας 3 |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 τετράγωνα χιλ. |
Πυρήνας $cu |
||
YJV, N2XSY, τυλιγμένο PVC καλώδιο τροφοδοσίας |
||
YJV22, ταινία χάλυβα θωρακισμένη, τυλιγμένο PVC καλώδιο τροφοδοσίας |
||
YJV32, YJV42, χαλύβδινο σύρμα θωρακισμένο, τυλιγμένο PVC καλώδιο τροφοδοσίας |
||
Πυρήνας Al |
||
YJLV, NA2XSY, τυλιγμένο PVC καλώδιο τροφοδοσίας |
||
YJLV22, ταινία χάλυβα θωρακισμένη, τυλιγμένο PVC καλώδιο τροφοδοσίας |
||
YJLV32, YJLV42, χαλύβδινο σύρμα θωρακισμένο, τυλιγμένο PVC καλώδιο τροφοδοσίας |
ΕΝΝΟΙΑ ΚΩΔΙΚΑ
YJ: Μόνωση XLPE
Λ: Αγωγός αργιλίου
Β: Θήκη PVC
32: Χαλύβδινο σύρμα armoring-3 πυρήνες
22: Ταινία armoring-3 χάλυβα πυρήνες
72: Καλώδιο armoring-1 αργιλίου πυρήνας
62: Ταινία armoring-1 ανοξείδωτου πυρήνας
ZR: Πυρίμαχος

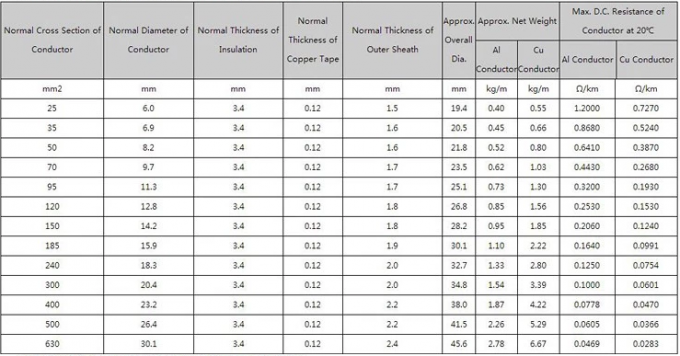

ΕΝΙΑΙΑ ΤΕΧΝΙΚΆ ΣΤΟΙΧΕΊΑ ΚΑΛΩΔΊΩΝ ΠΥΡΗΝΩΝ 12KV UNARMOURED
Υπεύθυνος Επικοινωνίας: Zhang
