Λεπτομέρειες:
|
πυρήνας αγωγών: | Ανοπτημένος χαλκός ή σκληρό συρμένο αργίλιο | Μονωτικά Υλικά: | Διασυνδεμένο πολυαιθυλένιο (XLPE) |
---|---|---|---|
Θωρακισμένοι τύποι: | DSTA/SWA/AWA ή Unarmoured | Εξωτερικό υλικό θηκών: | Πολυβινυλικό χλωρίδιο (PVC) ή πολυαιθυλένιο το (PE) |
Πρότυπο: | IEC ASTM DIN, IEC 60502-2, GB12706, IEC60228 ΤΩΝ BS | Χρώμα: | Ο Μαύρος ή ως απαίτηση |
Συσκευασία: | Τύμπανο ξύλινος-χάλυβα, τύμπανο χάλυβα, ξύλινο τύμπανο | Ειδικό Requiremets: | Πυρίμαχος, φλόγα - καθυστερών, χαμηλό αλόγονο καπνού ελεύθερο |
Δείγματος: | Το Υ, παρείχε | εφαρμογή: | Υπόγεια, κατασκευή, βιομηχανική, διανομή δύναμης και γραμμή μετάδοσης |
Τάση: | 15KV | ||
Υψηλό φως: | medium voltage wire,xlpe medium voltage cables |
XLPE μέσο τάσης αλόγονο ελεύθερο IEC60502 καπνού καλωδίων χαμηλό ΧΩΡΊΣ 1339
ΜΕΣΑ ΠΡΌΤΥΠΑ ΚΑΛΩΔΊΩΝ ΤΑΣΗΣ XLPE
Αυτό το 15kv που το μέσο καλώδιο τάσης xlpe κατασκευάζεται σύμφωνα με IEC60502, ΧΩΡΊΣ 1339, BS 6622, AS/NZS1429.1, NFC 33226, CSA γ-68,3, ICEA s-93-639, ICEA s-94-649, CSA C68.5, ΕΊΝΑΙ 7098, κ.λπ. Το εργοστάσιό μας μπορεί επίσης να σχεδιάσει και να κατασκευάσει το ειδικό καλώδιο τροφοδοσίας σύμφωνα με τα άλλα πρότυπα που απαιτούνται από τους πελάτες.
ΜΕΣΗ ΤΆΣΗ ΚΑΛΩΔΊΩΝ ΤΑΣΗΣ XLPE
3.6/6 (7,2) kv, 3.6/6.6 (7,2) kv, 6 10(12) kv, 6,35/11(12) kv, 8,7/10(15) kv, 12/20(24) kv, 12,7/22(24) kv, 18/30(36) kv, 19/33(36) kv, 21/35kv, 26/35kv

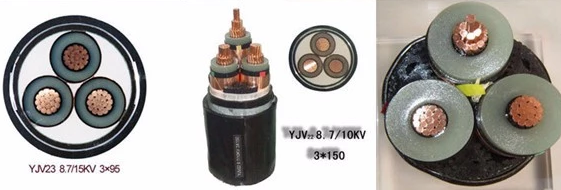

ΜΕΣΗ ΚΑΤΑΣΚΕΥΉ ΚΑΛΩΔΊΩΝ ΤΑΣΗΣ XLPE
Αγωγός: Η πεδιάδα ανόπτησε τον προσαραγμένο συμπιεσμένο κυκλικό αγωγό χαλκού ή αργιλίου
Οθόνη αγωγών: Εξωθημένη ημι-αγώγιμη ένωση
Μόνωση: XLPE (διασυνδεμένο πολυαιθυλένιο) που εκτιμάται σε 90°C
Οθόνη μόνωσης: Εξωθημένη ημι-αγώγιμη ένωση
Μεταλλική οθόνη: ταινία χαλκού ή ένα ομόκεντρο στρώμα των καλωδίων χαλκού
Χρώμα για τον προσδιορισμό πυρήνων: Η κόκκινη, κίτρινη, μπλε ταινία θα εφαρμοστεί μεταξύ της οθόνης μόνωσης και της μεταλλικής οθόνης (τον ανωτέρω προσδιορισμό μπορεί να αλλάξουν ως διαταγή)
Συνέλευση: Τρεις καλυμμένους πυρήνες τοποθετούνται επάνω μαζί, εάν είναι απαραίτητο γεμισμένος με το υλικό μη υγροσκοπικών συμβατό με τη μόνωση και καλυμμένος με ένα στρώμα της θήκης PVC.
Εσωτερική θήκη: Εξωθημένο στρώμα του PVC ST2 ή PE, LSZH
Τεθωρακισμένο: Διπλάσιο της γαλβανισμένης ταινίας χάλυβα (DSTA) ή του γαλβανισμένου χαλύβδινου σύρματος το (SWA) για το καλώδιο τροφοδοσίας τριών πυρήνων, διπλό της ταινίας αργιλίου (ΣΤΟΙΧΕΊΑ) ή του καλωδίου το (AWA) αργιλίου για το ενιαίο καλώδιο τροφοδοσίας
Εξωτερική θήκη: PVC Ή PE, LSZH
ΜΕΣΗ ΠΕΡΙΟΧΉ ΤΜΗΜΆΤΩΝ ΚΑΛΩΔΊΩΝ ΤΑΣΗΣ XLPE
25 mm2, 35 mm2, 50 mm2, 70 mm2, 95 mm2,120 mm2, 150 mm2, 185 mm2, 240 mm2, 300 mm2, 400 mm2, 500 mm2, 630 mm2, 800 mm2
ΜΕΣΟΣ ΧΏΡΟΣ ΠΑΡΑΓΩΓΉΣ ΚΑΛΩΔΊΩΝ ΤΑΣΗΣ XLPE
ενιαίο καλώδιο πυρήνων: 25 mm2 -- 800 mm2
καλώδιο 3 πυρήνων: 25 mm2 -- 500 mm2
ΜΕΣΗ ΕΦΑΡΜΟΓΉ ΚΑΛΩΔΊΩΝ ΤΑΣΗΣ XLPE
15 μονωμένου XLPE KV καλωδίου τροφοδοσίας των MV χρησιμοποιείται για να διαβιβάσει και να διανείμει τη δύναμη στη μετάδοση δύναμης και το σύστημα διανομής 15kV ή χαμηλότερος. Εφαρμόζεται γενικά στους τομείς συμπεριλαμβανομένης της δύναμης, της κατασκευής, των ορυχείων, της μεταλλουργίας, της πετροχημικής βιομηχανίας κ.λπ.
ΜΕΣΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΛΩΔΊΩΝ ΤΑΣΗΣ XLPE
Χαρακτηριστικά κατασκευής |
|
Μορφή αγωγών |
Κυκλικός που προσαράσσουν (RM) |
Αμόλυβδος |
Ναι |
Μόνωση |
XLPE |
Οθόνη |
ταινία χαλκού ή καλώδιο χαλκού |
Υλικό της κλινοστρωμνής |
Ταινία χωρισμού |
Εξωτερική θήκη |
PVC ή PE |
Χαρακτηριστικά χρήσης |
|
Συσκευασία |
Ξύλινο τύμπανο χάλυβα |
Ελάχιστη θερμοκρασία εγκαταστάσεων |
-20 °C |
Μέγιστη θερμοκρασία αγωγών στην υπηρεσία |
90 °C |
Μέγιστη θερμοκρασία αγωγών βραχυκυκλώματος |
250 °C |
Κάμπτοντας παράγοντας κατά την τοποθέτηση |
ενιαίο καλώδιο πυρήνων 20 Χ Δ multi-core καλώδιο 15 Χ Δ |
ΜΕΣΟΙ ΤΎΠΟΣ & ΜΈΓΕΘΟΣ ΚΑΛΩΔΊΩΝ ΤΑΣΗΣ XLPE
Τύπος |
Περιγραφή |
Πυρήνες |
Διατομή |
YJV |
Εξωτερικό καλώδιο τροφοδοσίας θηκών χαλκού Conductor/XLPE Insulation/PVC |
1, 3 |
25mm2-8000mm2 |
YJY |
Εξωτερικό καλώδιο τροφοδοσίας θηκών χαλκού Conductor/XLPE Insulation/PE |
1, 3 |
25mm2-8000mm2 |
ZA-YJV ZB-YJV ZC-YJV |
Φλόγα μόνωσης χαλκού Conductor/XLPE - καλώδιο τροφοδοσίας καθυστερούντω |
1, 3 |
25mm2-8000mm2 |
WDZA-YJY WDZB-YJY WDZC-YJY |
Χαμηλό αλόγονο καπνού μόνωσης χαλκού Conductor/XLPE ελεύθερο ή μηά φλόγα αλόγονου (LSHF ή LSZH) - καλώδιο τροφοδοσίας καθυστερούντω |
1, 3 |
25mm2-8000mm2 |

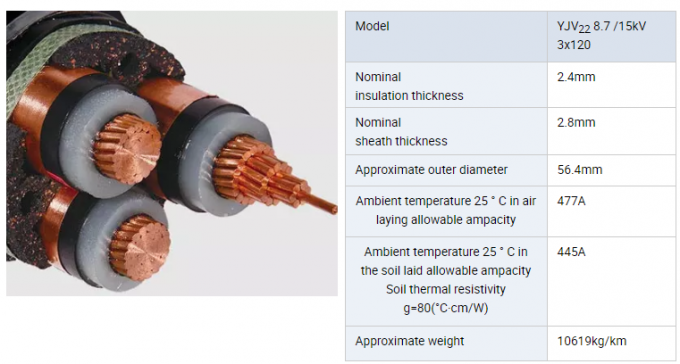

ΕΝΙΑΙΑ ΤΕΧΝΙΚΆ ΣΤΟΙΧΕΊΑ ΠΥΡΗΝΩΝ 8.7/15KV (Um=17.5KV)
No.cores Χ |
Λειτουργία |
μέγιστο ονομαστικό |
Μόνωση |
Θήκη |
Εξωτερικό Ø |
βάρος |
Τρέχουσες εκτιμήσεις στον αέρα 30℃ |
Τρέχον θαμμένο εκτιμήσεις 20℃ |
μέγιστη ΣΥΝΕΧΗΣ αντίσταση σε 20℃ |
χιλ. ² |
kV |
kV |
χιλ. |
χιλ. |
χιλ. |
κλ/χλμ |
Α |
Α |
Ω/km |
1 X 35 |
17.5 |
8.7 / 15 |
4.5 |
1.7 |
22.9 |
779 |
205 |
190 |
0,52 |
1 X 50 |
17.5 |
8.7 / 15 |
4.5 |
1.7 |
24.2 |
952 |
245 |
225 |
0,39 |
1 X 70 |
17.5 |
8.7 / 15 |
4.5 |
1.8 |
26.1 |
1190 |
305 |
275 |
0,27 |
1 X 95 |
17.5 |
8.7 / 15 |
4.5 |
1.9 |
27.7 |
1461 |
370 |
330 |
0,19 |
1 X 120 |
17.5 |
8.7 / 15 |
4.5 |
1.9 |
29.3 |
1738 |
430 |
375 |
0,15 |
1 X 150 |
17.5 |
8.7 / 15 |
4.5 |
2.0 |
30.9 |
2054 |
490 |
425 |
0,12 |
1 X 185 |
17.5 |
8.7 / 15 |
4.5 |
2.0 |
32.7 |
2427 |
560 |
480 |
0,10 |
1 X 240 |
17.5 |
8.7 / 15 |
4.5 |
2.1 |
35.1 |
3001 |
665 |
555 |
0,08 |
1 X 300 |
17.5 |
8.7 / 15 |
4.5 |
2.2 |
37.3 |
3604 |
765 |
630 |
0,06 |
1 X400 |
17.5 |
8.7 / 15 |
4.5 |
2.3 |
41.9 |
4702 |
890 |
725 |
0,05 |
1 X.500 |
17.5 |
8.7 / 15 |
4.5 |
2.4 |
45.4 |
5753 |
1030 |
825 |
0,04 |
1 X 630 |
17.5 |
8.7 / 15 |
4.5 |
2.5 |
49.1 |
7035 |
1190 |
940 |
0,03 |
