Λεπτομέρειες:
|
εφαρμογή: | Εναέριες | Μονωτικά Υλικά: | Κανένας, γυμνός |
---|---|---|---|
Σακάκι: | Κανένας, γυμνός | Πρότυπο: | ASTM B232, IEC61089, GB/T 1179-2008 Κ.ΛΠ. |
Συσκευασία: | σπείρες, ξύλινα τύμπανα, χάλυβας-ξύλινα τύμπανα | Εγγύηση: | 1 έτος |
Υψηλό φως: | all aluminum alloy conductor,bare overhead conductors |

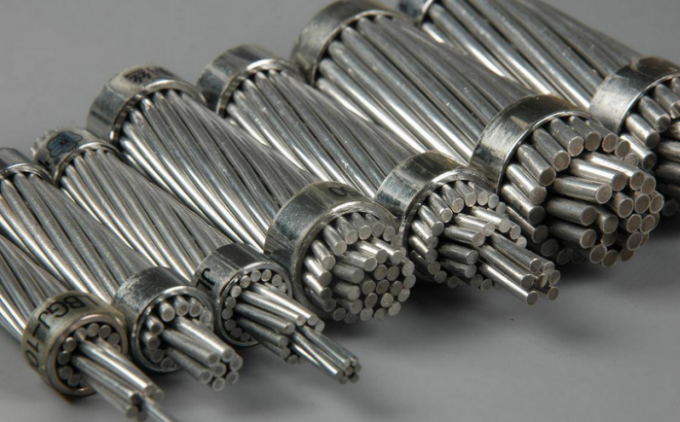

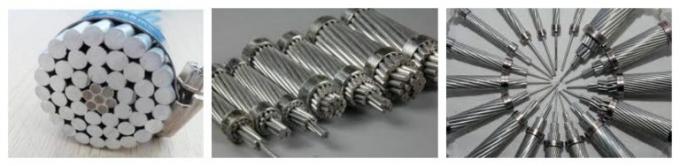

Γυμνή ACSR AAC AAAC ASTM B232 η γυμνή ACC αγωγών, υπερυψωμένοι αγωγοί
ΓΥΜΝΟΣ ΤΥΠΟΣ ΑΓΩΓΩΝ
Γυμνοί τύποι αγωγών | Περιγραφή | Ονομαστική τμήμα-περιοχή (χιλ.2) |
ACC | Όλος ο αγωγός χαλκού |
16, 25, 35, 50, 70, 95, 120, 150, 185, 210, 240, 300, 400, 500, 630, 800 |
AAC | Όλος ο αγωγός αργιλίου | |
AAAC | Όλος ο αγωγός κραμάτων αργιλίου | |
ACSR | Χάλυβας αγωγών αργιλίου που ενισχύεται |
ΓΥΜΝΟ ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ ΓΝΏΡΙΣΜΑ ΑΓΩΓΩΝ
1. Υψηλή εκτατή δύναμη
2. Μακρά ζωή
3. Φως σε βάρος
4. Κατάλληλος για τις υψηλές καθώς επίσης και πρόσθετες υψηλές εναέριες γραμμές τάσης
ΓΥΜΝΑ ΠΡΟΤΥΠΑ ΑΓΩΓΩΝ
ASTM B232, IEC61089, BS215, DIN48204, BS EN50182, GB/T 1179-2008 Κ.ΛΠ.
ΓΥΜΝΗ ΠΕΡΙΓΡΑΦΗ ΑΓΩΓΩΝ
AAAC, μέρος μορφής ACSR της οικογένειας των υπερυψωμένων αγωγών, των αγωγών μετάδοσης και των αγωγών διανομής δύναμης. Αυτά τα καλώδια είναι τυπικά γνωστά ως όλο αγωγό το (AAC) αλουμινίου, όλο αγωγό το (AAAC) κραμάτων αλουμινίου και αγωγός ενισχυμένο το χάλυβας (ACSR) αλουμινίου. Αυτοί οι υπερυψωμένοι αγωγοί χρησιμοποιούνται ως γραμμές μετάδοσης δύναμης και διανομής. Όλοι οι αγωγοί αλουμινίου αποτελούνται από ένα ή περισσότερα σκέλη του καλωδίου αλουμινίου ανάλογα με τη συγκεκριμένη εφαρμογή.
AAC-ASTM-Β ΌΛΟΣ Ο ΑΓΩΓΌΣ ΑΡΓΙΛΊΟΥ
Ο αγωγός AAC είναι επίσης γνωστός ως προσαραγμένος αλουμίνιο αγωγός. Κατασκευάζεται από το ηλεκτρολυτικό καθαρισμένο σύμμαχος αλουμίνιο, με μια ελάχιστη αγνότητα 99,7%. AAC χρησιμοποιείται κυρίως στις αστικές περιοχές όπου το διάστημα είναι σύντομο και οι υποστηρίξεις είναι στενές. Όλοι οι αγωγοί αλουμινίου αποτελούνται από ένα ή περισσότερα σκέλη του καλωδίου αλουμινίου ανάλογα με τη χρήση τελών. AAC χρησιμοποιείται επίσης εκτενώς στις παράκτιες περιοχές επειδή έχει έναν υψηλό βαθμό της αντίστασης διάβρωσης.
AAAC-ASTM-Β ΌΛΟΣ Ο ΑΓΩΓΌΣ ΚΡΑΜΆΤΩΝ ΑΡΓΙΛΊΟΥ
AAAC χρησιμοποιείται ως γυμνό καλώδιο αγωγών στα εναέρια κυκλώματα που απαιτούν μια μεγαλύτερη μηχανική αντίσταση από το AAC και μια καλύτερη αντίσταση διάβρωσης από το ACSR. Κρεμήστε χαρακτηριστικά και η αναλογία δύναμη--βάρους του καλωδίου αγωγών AAAC είναι καλύτερη και από AAC και ACSR.
ACSR-ASTM-Β ΧΆΛΥΒΑΣ ΑΓΩΓΏΝ ΑΡΓΙΛΊΟΥ ΠΟΥ ΕΝΙΣΧΎΕΤΑΙ
ACSR είναι διαθέσιμο σε μια σειρά του περιεχομένου χάλυβα που κυμαίνεται από 6% σε 40% για την πρόσθετη δύναμη. Οι υψηλότεροι αγωγοί δύναμης ACSR χρησιμοποιούνται συνήθως για τις διασταυρώσεις ποταμών, τα υπερυψωμένα γήινα καλώδια, και τις εγκαταστάσεις που περιλαμβάνουν τις extra-long εκτάσεις. Ο αγωγός ACSR μπορεί, ενάντια σε οποιαδήποτε δεδομένη αντίσταση, να κατασκευαστεί στις διαφορετικές εκτατές δυνάμεις, έτσι μια υψηλή εκτατή δύναμη συνδύασε με τα ελαφριά μέσα ιδιοτήτων του που μπορεί να καλύψει τις μεγαλύτερες αποστάσεις με λιγότερες υποστηρίξεις. Λόγω της μεγαλύτερης διαμέτρου του αγωγού ACSR, ένα πολύ υψηλότερο όριο κορώνας μπορεί να ληφθεί που είναι ανοικτό συμφέρουσες υψηλές και πρόσθετες εναέριες γραμμές υψηλής τάσης.
Οι αγωγοί αλουμινίου είναι γνωστοί από τα ονόματα κωδίκων, που διαφέρουν ανάλογα με τις διαστάσεις. Τα γυμνά μεγέθη αγωγών είναι διαθέσιμα ως AWG στο cmill, kcmill και το Mcm.
Θα μπορούσαμε παράγοντας σύμφωνα με τις απαιτήσεις των πελατών. Χαιρετίστε το αίτημά σας για οποιεσδήποτε αναφορές.
ΑΡΓΙΛΙΟΥ ΑΓΩΓΩΝ ΕΝΙΣΧΥΜΕΝΑ ΧΑΛΥΒΑΣ ΣΤΟΙΧΕΙΑ ΑΓΩΓΩΝ ΤΟΥ (ACSR) ΓΥΜΝΑ
Όνομα κώδικα | Ονομαστική περιοχή | Διάμετρος Stranding&Wire | Dia. | Τμηματική περιοχή | Wight | Σπάζοντας φορτίο |
Συνεχές ρεύμα σχετικά με. σε 20℃ |
Τρέχουσα εκτίμηση | |||||
Al. | ST. | Al. | ST. | Σύνολο | |||||||||
mm2 | Αριθ. | χιλ. | Αριθ. | χιλ. | χιλ. | mm2 | mm2 | mm2 | Kg/Km | kN | Ω/Km | Α | |
Γοπχερ | 25 | 6 | 2.36 | 1 | 2.36 | 7.08 | 26.2 | 4.37 | 26.2 | 72.1 | 9.61 | 1,093 | 126 |
Νυφίτσα | 30 | 6 | 2.59 | 1 | 2.59 | 7.77 | 31.6 | 5.3 | 36.9 | 128 | 11.45 | 0,9077 | 134 |
Κουνάβι | 40 | 6 | 3 | 1 | 3 | 9 | 42.4 | 7.1 | 49.5 | 171.7 | 15.2 | 0,6766 | 161 |
Κουνέλι | 50 | 6 | 3.35 | 1 | 3.35 | 10.05 | 52.9 | 8.8 | 61.7 | 214.1 | 18.35 | 0,5426 | 185 |
Άλογο | 70 | 12 | 2.79 | 7 | 2.79 | 13.95 | 73.4 | 42.8 | 116.2 | 538.1 | 61.2 | 0,3936 | 268 |
Σκυλί | 100 | 6 | 4.72 | 7 | 1.57 | 14.15 | 105 | 13.6 | 118.5 | 394.7 | 32.7 | 0,2733 | 278 |
Λύκος | 150 | 30 | 2.59 | 7 | 2.59 | 18.13 | 158.1 | 36.9 | 194.9 | 725.9 | 69.2 | 0,1828 | 355 |
Dingo | 150 | 18 | 3.35 | 1 | 3.35 | 16.75 | 158.7 | 8.8 | 167.5 | 507.4 | 35.7 | 0,1815 | 349 |
Λυγξ | 175 | 30 | 2.79 | 7 | 2.79 | 19.53 | 183.4 | 42.8 | 226.2 | 842.4 | 79.8 | 0,1576 | 386 |
Caracal | 175 | 18 | 3.61 | 1 | 3.61 | 18.05 | 184.2 | 10.2 | 194.5 | 589.2 | 41.1 | 0,1563 | 383 |
Πάνθηρας | 200 | 30 | 3 | 7 | 3 | 21 | 212.1 | 49.5 | 261.5 | 974 | 92.25 | 0,1363 | 421 |
Ιαγουάρος | 200 | 18 | 3.86 | 1 | 3.86 | 19.3 | 210.6 | 11.7 | 222.3 | 673.6 | 46.55 | 0,1367 | 415 |
Ζέβρα | 400 | 54 | 3.18 | 7 | 3.18 | 28.62 | 428.9 | 55.6 | 484.5 | 1621.3 | 131.9 | 0,06741 | 635 |
