Λεπτομέρειες:
|
αγωγός: | Χαλκός, αργίλιο, κράμα αργιλίου | Μόνωσης: | XLPE, PVC, PE |
---|---|---|---|
Χρώμα: | Μαύρο ή ως το αίτημά σας | Πρότυπο: | GB/T12527, BS, IEC, ASTM, DIN |
Ονομαστική τάση: | 1KV, 10KV, 35KV | Συσκευασία: | Ξύλινο τύμπανο, ξύλινο τύμπανο χάλυβα, σπείρα |
Δείγματος: | Ελεύθερος, πρόσφερε | ||
Υψηλό φως: | aerial bundled cable,abc power cable |

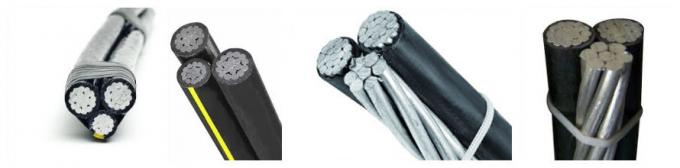

Καλώδιο πέντε αλουμινίου Abc PE PVC XLPE πυρήνας για την εναέρια μετάδοση δύναμης
Πρότυπα του εναέριου συσσωρευμένου καλωδίου ABC
IEC228, IEC209, IEC60502, ASTM ANSI/ICEA S-76-474, NFC 33-209, HRN HD 626 S1/DIN VDE 0276 ΜΈΡΟΣ 626/BS7870/GB/T12527-2008

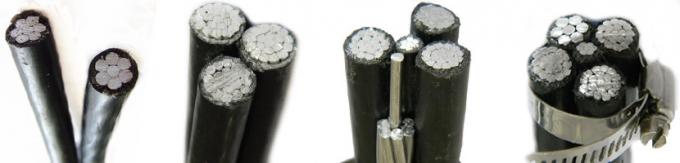

Τύπος εναέριου συσσωρευμένου καλωδίου ABC
Αριθ. | Τύπος προϊόντων | Εφαρμογή |
1 | Το PVC μόνωσε το εναέριο καλώδιο δεσμών | Για την εναέρια μετάδοση δύναμης |
2 | Το PE μόνωσε το εναέριο καλώδιο δεσμών | |
3 | XLPE μόνωσε το εναέριο καλώδιο δεσμών | |
4 | Ο χάλυβας ενίσχυσε το καλώδιο αργιλίου με μονωμένο το PVC εναέριο καλώδιο β undle | Για την εναέρια μετάδοση δύναμης, ικανή να αντέξει τη μέτρια δύναμη τραβήγματος. |

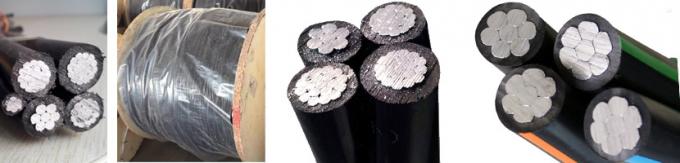

Σειρά παραγωγής του εναέριου συσσωρευμένου καλωδίου ABC
Τάση: 1kv, 10kv, 35kv
Αριθ. των πυρήνων: 1, 2, 3, 4, 5, 3+1, 4+1, 3+2
Ονομαστική διατομική περιοχή: 10~1500mm2

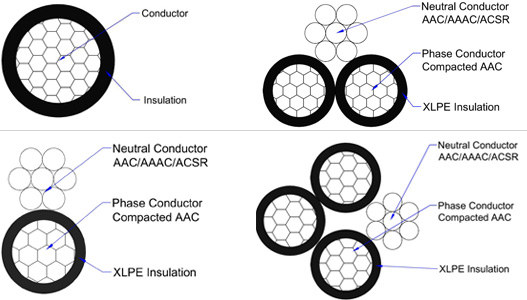

Κατασκευή του εναέριου συσσωρευμένου καλωδίου ABC:
Αγωγός φάσης: χαλκός, αργίλιο, κράμα αργιλίου που προσαράσσουν
Ουδέτερος αγωγός: αργίλιο που προσαράσσουν (AAC), κράμα αργιλίου που προσαράσσουν (AAAC), χάλυβας αγωγών αργιλίου που ενισχύεται (ACSR)
Μόνωση: PVC, XLPE, PE
(Παρατήρηση: Αυτό είναι ακριβώς η κανονική κατασκευή. HUANGHE το ΚΑΛΩΔΙΟ μπορεί επίσης να σχεδιάσει και να παραγάγει τα καλώδια σύμφωνα με την ειδική απαίτησή σας.)

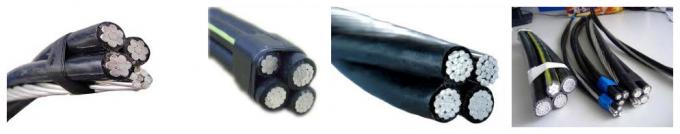

Εφαρμογή του εναέριου συσσωρευμένου καλωδίου ABC:

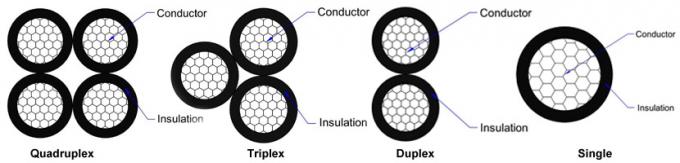

Μονωμένο ενιαίο εναέριο καλώδιο πυρήνων
Το καλυμμένο καλώδιο γραμμών χρησιμοποιείται πρώτιστα για τις εναέριες δευτεροβάθμιες γραμμές διανομής. Δεν είναι ηλεκτρικά - μονωμένος αγωγός και αντιμετωπίζεται ως γυμνός αγωγός όταν εγκαθίσταται.
Διπλό καλώδιο πτώσης υπηρεσιών
Για να παρέχει την εναέρια υπηρεσία 120 βολτ για την προσωρινή υπηρεσία στα εργοτάξια οικοδομής, τον υπαίθριο ή φωτισμό οδών. Για την υπηρεσία σε 600 βολτ ή χαμηλώστε σε μια θερμοκρασία αγωγών 75 μεγίστου °C.
Τρηπλό καλώδιο πτώσης υπηρεσιών
Για να παρέχει τη δύναμη από τις γραμμές της χρησιμότητας του καταναλωτή weatherhead. Για την υπηρεσία σε 600 βολτ ή λιγότερους (φάση στη φάση) σε μια θερμοκρασία αγωγών 75°Cmaximum για τη μόνωση πολυαιθυλενίου ή του μεγίστου 90°C για τη διαγώνια συνδεμένη μόνωση.
Καλώδιο πτώσης υπηρεσιών Quadruplex
Χρησιμοποιημένος στον ανεφοδιασμό 3 δύναμη φάσης, συνήθως από έναν πόλος-τοποθετημένο μετασχηματιστή, στο κεφάλι υπηρεσιών του χρήστη όπου η σύνδεση στο καλώδιο εισόδων υπηρεσιών γίνεται. Για να χρησιμοποιηθεί στην τάση 600 βολτ ή της λιγότερης φάσης στη φάση και στον αγωγό η θερμοκρασία αριθ. για να υπερβεί 75°C για το πολυαιθυλένιο μόνωσε τον αγωγό ή 90°C για το διαγώνιο συνδεμένο πολυαιθυλένιο μόνωσε τους αγωγούς.
εναέρια συσσωρευμένα στοιχεία καλωδίων 600V ABC
Αριθμός πυρήνων Χ ονομαστική διατομή | Γενική διάμετρος | Βάρος | Μέγιστη αντίσταση αγωγών | Ελάχιστο σπάζοντας φορτίο | Τρέχουσα εκτίμηση |
No.×mm ² | χιλ. | Kg/Km | Ω/Km | kN | Α |
1x16 RM | 8,0 | 74 | 1910 | 2,5 | 72 |
1x25 RM | 9,0 | 106 | 1200 | 4,0 | 107 |
1x95 RM | 15,4 | 333 | 0.320 | 13,7 | 240 |
1x185 RM | 21,0 | 611 | 0.164 | 28,7 | 389 |
1x240 RM | 24,0 | 801 | 0.125 | 37,2 | 467 |
2x16 RM | 15,6 | 147 | 1910 | 2,5 | 72 |
2x25 RM | 18,0 | 208 | 1200 | 4,0 | 107 |
2x70 RM | 25,4 | 505 | 0.443 | 10,7 | 205 |
4x16 RM | 18,8 | 286 | 1910 | 2,5 | 72 |
4x70 RM | 31,8 | 1,009 | 0.443 | 10,7 | 205 |
4x95 RM | 37,8 | 1,332 | 0.320 | 13,7 | 240 |
4x70 + 1x25 RM | 360 | 1105 | 0,443/1,200 | 10,7/4,0 | 205/107 |
4x70 + 2x25 RM | 400 | 1217 | 0,443/1,200 | 10,7/4,0 |
205/107 |
