Το PVC μόνωσε το ηλεκτρικό καλώδιο LSZH χαμηλής τάσης από 0.75mm2 - 1000mm2

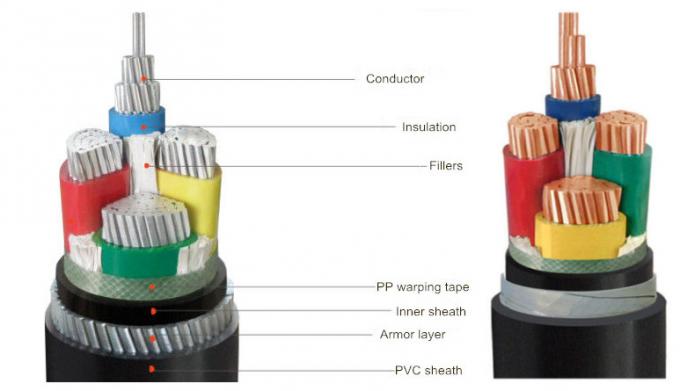

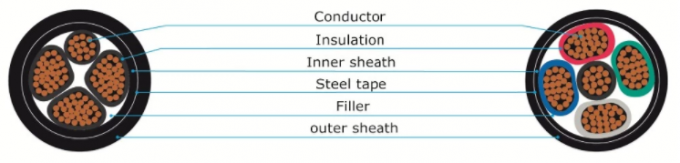

Αγωγός: Στερεό ή προσαραγμένο χαλκός ή αργίλιο
Μόνωση: Πολυβινυλικό χλωρίδιο (PVC)
Υλικό πληρώσεως: Ίνα πολυπροπυλενίου με την περιτυλιγμένη δεσμευτική ταινία
Σύνδεσμος: Δεσμευτική ταινία
Εσωτερική θήκη: Πολυβινυλικό χλωρίδιο (PVC) ή πολυαιθυλένιο το (PE)
Θωράκιση: AWA (τεθωρακισμένο καλωδίων αλουμινίου) ή SWA (τεθωρακισμένο χαλύβδινων συρμάτων) ή STA (τεθωρακισμένο ταινιών χάλυβα) ή
Θήκη: Πολυβινυλικό χλωρίδιο (PVC)
ΤΟ PVC ΜΌΝΩΣΕ ΤΗΝ ΕΦΑΡΜΟΓΉ ΗΛΕΚΤΡΙΚΏΝ ΚΑΛΩΔΊΩΝ ΧΑΜΗΛΉΣ ΤΆΣΗΣ
Το PVC χαμηλής τάσης μόνωσε το ηλεκτρικό καλώδιο χρησιμοποιείται για τις γραμμές μετάδοσης και διανομής ηλεκτρικής δύναμης με εκτιμημένη την εναλλασσόμενο ρεύμα τάση Uo/U μέχρι και συμπεριλαμβανομένου 0.6/1kV. Για την υπαίθρια και εσωτερική εγκατάσταση στις υγρές και υγρές θέσεις, που τοποθετούνται άμεσα στο έδαφος όπου οι υπερβολικές μηχανικές πιέσεις είναι παρούσες στις κεκλιμένες και κινούμενες εκτάσεις και στην κάθετη ή κεκλιμένη τοποθέτηση καθώς επίσης και στις θέσεις ευαίσθητες στην ολίσθηση.
ΤΟ PVC ΜΌΝΩΣΕ ΤΗΝ ΠΕΡΙΟΧΉ ΗΛΕΚΤΡΙΚΏΝ ΚΑΛΩΔΊΩΝ NORMINAL ΧΑΜΗΛΉΣ ΤΆΣΗΣ
0.75mm2, 1mm2, 1.5mm2, 2.5mm2, 4mm2, 6mm2, 10m2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2, 400mm2, 500mm2, 630mm2, 800mm2, 1000mm2
ΠΥΡΗΝΕΣ ΗΛΕΚΤΡΙΚΩΝ ΚΑΛΩΔΙΩΝ ΧΑΜΗΛΗΣ ΤΑΣΗΣ
1 πυρήνας, 2 αφαιρεί τον πυρήνα, 3 αφαιρούν τον πυρήνα, 4 αφαιρούν τον πυρήνα, 5 αφαιρούν τον πυρήνα, 2+1 αφαιρούν τον πυρήνα, 3+1 αφαιρούν τον πυρήνα, 3+2 αφαιρούν τον πυρήνα, πυρήνας 4+1
ΤΟ PVC ΜΌΝΩΣΕ ΤΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΓΝΩΡΊΣΜΑΤΑ ΚΑΛΩΔΊΩΝ ΧΑΜΗΛΉΣ ΤΆΣΗΣ
1. Μακροπρόθεσμη θερμοκρασία εργασίας: 70℃
2. Θερμοκρασία βραχυκυκλώματος: όχι περισσότερο από 160℃. (Ο μόνιμος χρόνος δεν είναι πάνω από 5 δευτερόλεπτα).
3. Τοποθέτηση της θερμοκρασίας: Περισσότερο από 0℃.
4. Εύκολος για την εγκατάσταση, την εύκολα κάμψη και το φως.

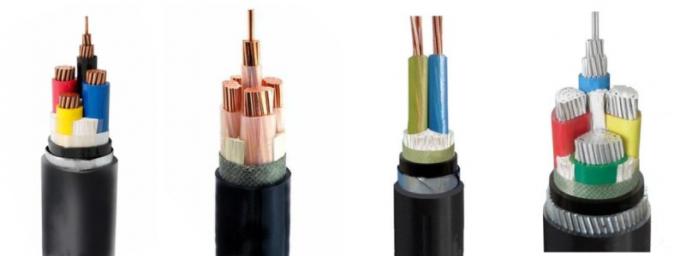

ΤΟ PVC ΜΌΝΩΣΕ ΤΟΥΣ ΤΎΠΟΥΣ ΗΛΕΚΤΡΙΚΏΝ ΚΑΛΩΔΊΩΝ ΧΑΜΗΛΉΣ ΤΆΣΗΣ
| Τύπος |
Όνομα |
|
VV
VLV
|
Ο αγωγός χαλκού (αργίλιο), PVC μόνωσε και ετύλιξε το καλώδιο τροφοδοσίας |
|
VY
VLY
|
Αγωγός χαλκού (αργίλιο), PVC που μονώνεται, τυλιγμένο PE καλώδιο τροφοδοσίας |
|
VV22
VLV22
|
Αγωγός χαλκού (αργίλιο), PVC που μονώνεται, χάλυβας-ταινία θωρακισμένη, τυλιγμένο PVC καλώδιο τροφοδοσίας |
|
VV23
VLV23
|
Αγωγός χαλκού (αργίλιο), PVC που μονώνεται, χάλυβας-ταινία θωρακισμένη, τυλιγμένο PE καλώδιο τροφοδοσίας |
|
VV32
VLV32
|
Αγωγός χαλκού (αργίλιο), PVC που μονώνονται, λεπτό χάλυβας-καλώδιο θωρακισμένο, τυλιγμένο PVC καλώδιο τροφοδοσίας |
|
VV33
VLV33
|
Αγωγός χαλκού (αργίλιο), PVC που μονώνεται, τυλιγμένο PE καλώδιο τροφοδοσίας |
|
VV42
VLV42
|
Αγωγός χαλκού (αργίλιο), PVC που μονώνονται, παχύ χάλυβας-καλώδιο θωρακισμένο, τυλιγμένο PVC καλώδιο τροφοδοσίας |
|
VV43
VLV43
|
Αγωγός χαλκού (αργίλιο), PVC που μονώνονται, παχύ χάλυβας-καλώδιο θωρακισμένο, τυλιγμένο PE καλώδιο τροφοδοσίας |
3 ΣΤΟΙΧΕΊΑ ΚΑΛΩΔΊΩΝ ΧΑΜΗΛΉΣ ΤΆΣΗΣ PVC ΠΥΡΗΝΩΝ UNARMOURED
No.cores Χ
διαγώνιος-SEC. |
Μόνωση
πάχος |
Ονομαστικός
Θήκη
πάχος
|
Εξωτερικό Ø
περ. |
βάρος
περ. |
Τρέχουσες εκτιμήσεις στον αέρα 30℃ |
Τρέχον θαμμένο εκτιμήσεις 20℃ |
μέγιστη ΣΥΝΕΧΗΣ αντίσταση σε 20℃ |
| χιλ. ² |
χιλ. |
χιλ. |
χιλ. |
κλ/χλμ |
Α |
Α |
Ω/km |
| 3×1.5 |
0,7 |
1.8 |
10.1 |
132 |
21 |
28 |
12.1 |
| 3×2.5 |
0,7 |
1.8 |
11.0 |
171 |
28 |
37 |
7.41 |
| 3×4.0 |
0,7 |
1.8 |
12.0 |
225 |
37 |
48 |
4.61 |
| 3×6.0 |
0,7 |
1.8 |
13.1 |
296 |
47 |
61 |
3.08 |
| 3×10 |
0,7 |
1.8 |
15.3 |
440 |
64 |
82 |
1.83 |
| 3×16 |
0,7 |
1.8 |
17.5 |
638 |
85 |
107 |
1.15 |
| 3×25 |
0,9 |
1.8 |
21.0 |
954 |
115 |
138 |
0,73 |
| 3×35 |
0,9 |
1.8 |
23.1 |
1266 |
140 |
165 |
0,52 |
| 3×50 |
1.0 |
1.8 |
23.4 |
1614 |
168 |
198 |
0,39 |
| 3×70 |
1.1 |
1.9 |
27.4 |
2264 |
213 |
242 |
0,27 |
| 3×95 |
1.1 |
2.0 |
30.6 |
2975 |
263 |
290 |
0,19 |
| 3×120 |
1.2 |
2.1 |
34.0 |
3776 |
307 |
330 |
0,15 |
| 3×150 |
1.4 |
2.3 |
38.6 |
4682 |
357 |
371 |
0,12 |
| 3×185 |
1.6 |
2.4 |
43.3 |
5802 |
415 |
418 |
0,10 |
| 3×240 |
1.7 |
2.6 |
48.1 |
7437 |
498 |
485 |
0,08 |
| 3×300 |
1.8 |
2.8 |
52.2 |
9313 |
575 |
548 |
0,06 |
