Λεπτομέρειες:
|
πυρήνας αγωγών: | ανόπτηση χαλκού | Μονωτικά Υλικά: | Συνδεμένο σταυρός πολυαιθυλένιο (XLPE) |
---|---|---|---|
Εξωτερικό υλικό θηκών: | Πολυβινυλικό χλωρίδιο (PVC) ή πολυαιθυλένιο το (PE) | Θωρακισμένο στρώμα: | DSTA/SWA/AWA θωρακισμένος ή Unarmored |
Ονομαστική τάση: | 0.6/1KV-26/35KV | Περιοχή διατομής: | 0.75mm2-1000mm2 |
Αριθμός πυρήνων: | 1 πυρήνας σε 5 πυρήνες | Πρότυπα: | IEC60502, IEC ASTM DIN, GB/T12706, VDE, UL ΤΩΝ BS |
Χρώμα: | Μαύρο ή Προσαρμοσμένη | εφαρμογή: | Κατασκευή, βιομηχανικός, υπόγειος, σταθμός παραγωγής ηλεκτρικού ρεύματος |
Χαρακτηριστικό γνώρισμα: | Γδάρσιμο-ανθεκτικός | Συσκευασία: | Τύμπανο, προαιρετικό |
Υψηλό φως: | cross linked polyethylene cable,xlpe insulated wire |

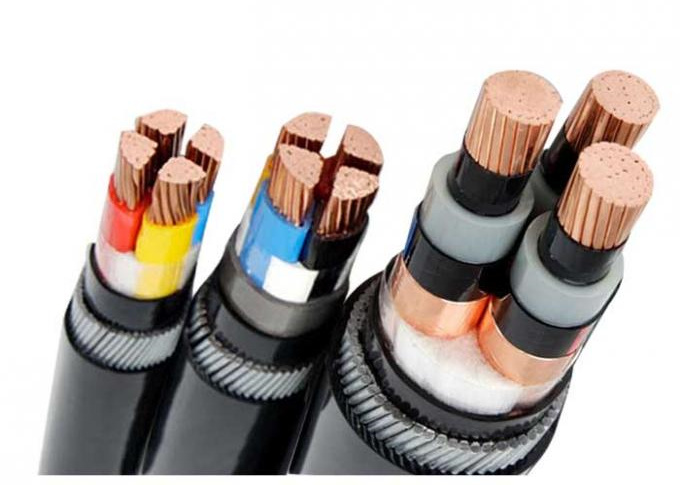

Υπόγειος μονωμένος Xlpe τυλιγμένος PVC αγωγός 1 χαλκού καλωδίων πυρήνας - 5 πυρήνες
XLPE μόνωσε την εκτιμημένη τάση χάλκινων καλωδίων:
0.6/1KV, 3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/20KV, 21/35KV, 26/35KV
Μονωμένος XLPE αριθμός χάλκινων καλωδίων πυρήνων:
1 πυρήνας, 2 αφαιρεί τον πυρήνα, 3 αφαιρούν τον πυρήνα, 3+1 αφαιρούν τον πυρήνα, 3+2 αφαιρούν τον πυρήνα, 4 αφαιρούν τον πυρήνα, 4+1 αφαιρούν τον πυρήνα, πυρήνας 5 (0.6/1KV)
1 πυρήνας, πυρήνας 3 (3.6KV σε 35KV)
Μονωμένη XLPE εφαρμογή χάλκινων καλωδίων:
Μονωμένο το XLPE χάλκινο καλώδιο ισχύει ευρέως για στο εσωτερικό, υπαίθρια και υπόγειοι σκοποί για το σταθμό παραγωγής ηλεκτρικού ρεύματος, τη βιομηχανία, το αστικό δίκτυο κ.λπ. παροχής ηλεκτρικού ρεύματος.
Μονωμένα XLPE χαρακτηριστικά γνωρίσματα χάλκινων καλωδίων:
Μονωμένο το XLPE χάλκινο καλώδιο είναι με την ισχυρή μηχανική δύναμη, τη γήρανση, τη envioronmental πίεση και το χημικό resistancr. Το καλώδιο είναι abiliable για να εργαστεί υπό τον υψηλής θερμοκρασίας όρο για πολύ καιρό.

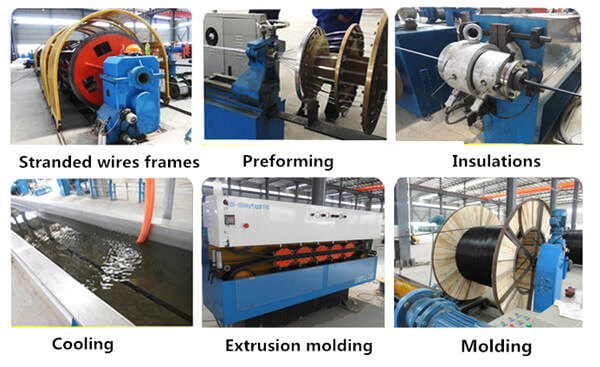

Χαρακτηριστικά κατασκευής | |
Μορφή αγωγών | Κυκλικός που προσαράσσουν (RM) |
Αμόλυβδος | Ναι |
Μόνωση | XLPE |
Οθόνη | ταινία χαλκού (μέσο καλώδιο τάσης) |
Υλικό της κλινοστρωμνής | Ταινία χωρισμού |
Εξωτερική θήκη | PVC/PE |
Χαρακτηριστικά χρήσης | |
Συσκευασία | Ξύλινο τύμπανο χάλυβα |
Ελάχιστη θερμοκρασία εγκαταστάσεων | -20 °C |
Μέγιστη θερμοκρασία αγωγών στην υπηρεσία | 90 °C |
Μέγιστη θερμοκρασία αγωγών βραχυκυκλώματος | 250 °C |
Κάμπτοντας παράγοντας κατά την τοποθέτηση |
ενιαίο καλώδιο πυρήνων 20 Χ Δ multi-core καλώδιο 15 Χ Δ |
Μονωμένοι XLPE τύποι καλωδίων:
0.6/1kV XLPE μόνωσε το ηλεκτρικό καλώδιο | |||
Τύποι καλωδίων XLPE | Περιγραφή | Πυρήνες | Περιοχή τμημάτων Nomi (χιλ.2) |
Cu/XLPE/PVC | πυρήνας χαλκού, xlpe, PVC που τυλίγονται μονωμένος, ηλεκτρικό καλώδιο |
1 πυρήνας πυρήνας 2 πυρήνας 3 πυρήνας 4 πυρήνας 5 πυρήνας 3+1 πυρήνας 3+2 πυρήνας 4+1 |
1.5, 2.5, 4, 6, 10, 25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400, 500, 630, 800, 1000 |
Al/XLPE/PVC | πυρήνας αργιλίου, xlpe, PVC που τυλίγονται μονωμένος, ηλεκτρικό καλώδιο | ||
Cu/XLPE/STA/PVC | πυρήνας χαλκού, xlpe μονωμένος, ταινία χάλυβα θωρακισμένη, PVC που τυλίγονται, ηλεκτρικό καλώδιο | ||
Al/XLPE/STA/PVC | πυρήνας αργιλίου, xlpe μονωμένος, ταινία χάλυβα θωρακισμένη, PVC που τυλίγονται, ηλεκτρικό καλώδιο | ||
Cu/XLPE/SWA/PVC | πυρήνας χαλκού, xlpe μονωμένο, χαλύβδινο σύρμα θωρακισμένο, PVC που τυλίγονται, ηλεκτρικό καλώδιο | ||
Al/XLPE/SWA/PVC | πυρήνας αργιλίου, xlpe μονωμένο, χαλύβδινο σύρμα θωρακισμένο, PVC που τυλίγονται, ηλεκτρικό καλώδιο |
Η μέση τάση XLPE μόνωσε το ηλεκτρικό καλώδιο | |||
Τύποι καλωδίων XLPE | Περιγραφή | Πυρήνες | Περιοχή τμημάτων Nomi (χιλ.2) |
Cu/XLPE/PVC | πυρήνας χαλκού, xlpe, PVC που τυλίγονται μονωμένος, ηλεκτρικό καλώδιο |
1 πυρήνας
πυρήνας 3
|
25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400, 500, 630, 800, 1000 |
Al/XLPE/PVC | πυρήνας αργιλίου, xlpe, PVC που τυλίγονται μονωμένος, ηλεκτρικό καλώδιο | ||
Cu/XLPE/STA/PVC | πυρήνας χαλκού, xlpe μονωμένος, ταινία χάλυβα θωρακισμένη, PVC που τυλίγονται, ηλεκτρικό καλώδιο | ||
Al/XLPE/STA/PVC | πυρήνας αργιλίου, xlpe μονωμένος, ταινία χάλυβα θωρακισμένη, PVC που τυλίγονται, ηλεκτρικό καλώδιο | ||
Cu/XLPE/SWA/PVC | πυρήνας χαλκού, xlpe μονωμένο, χαλύβδινο σύρμα θωρακισμένο, PVC που τυλίγονται, ηλεκτρικό καλώδιο | ||
Al/XLPE/SWA/PVC | πυρήνας αργιλίου, xlpe μονωμένο, χαλύβδινο σύρμα θωρακισμένο, PVC που τυλίγονται, ηλεκτρικό καλώδιο |
τεχνικά στοιχεία καλωδίων 1KV μονωμένα XLPE χάλκινα (Uarmoured):
No.cores Χ διαγώνιος-SEC. |
Μόνωση πάχος |
Θήκη πάχος Ονομαστικός αξία |
Εξωτερικό Ø περ. |
βάρος περ. |
Τρέχουσες εκτιμήσεις στον αέρα 30℃ | Τρέχον θαμμένο εκτιμήσεις 20℃ | μέγιστη ΣΥΝΕΧΗΣ αντίσταση σε 20℃ |
mm2 | χιλ. | χιλ. | χιλ. | kg/km | Α | Α | Ω/km |
3x1.5 | 0,7 | 1.8 | 10.1 | 132 | 21 | 28 | 12.1 |
3x2.5 | 0,7 | 1.8 | 11.0 | 171 | 28 | 37 | 7.41 |
3x4.0 | 0,7 | 1.8 | 12.0 | 225 | 37 | 48 | 4.61 |
3x6.0 | 0,7 | 1.8 | 13.1 | 296 | 47 | 61 | 3.08 |
3x10 | 0,7 | 1.8 | 15.3 | 440 | 64 | 82 | 1.83 |
3x16 | 0,7 | 1.8 | 17.5 | 638 | 85 | 107 | 1.15 |
3x25 | 0,9 | 1.8 | 21.0 | 954 | 115 | 138 | 0,73 |
3x35 | 0,9 | 1.8 | 23.1 | 1266 | 140 | 165 | 0,52 |
3x50 | 1.0 | 1.8 | 23.4 | 1614 | 168 | 198 | 0,39 |
3x70 | 1.1 | 1.9 | 27.4 | 2264 | 213 | 242 | 0,27 |
3x95 | 1.1 | 2.0 | 30.6 | 2975 | 263 | 290 | 0,19 |
3x120 | 1.2 | 2.1 | 34.0 | 3776 | 307 | 330 | 0,15 |
3x150 | 1.4 | 2.3 | 38.6 | 4682 | 357 | 371 | 0,12 |
3x185 | 1.6 | 2.4 | 43.3 | 5802 | 415 | 418 | 0,10 |
3x240 | 1.7 | 2.6 | 48.1 | 7437 | 498 | 485 | 0,08 |
3x300 | 1.8 | 2.8 | 52.2 | 9313 | 575 | 548 | 0,06 |
