Λεπτομέρειες:
|
πυρήνας αγωγών: | ανόπτηση χαλκού | Μονωτικά Υλικά: | Συνδεμένο σταυρός πολυαιθυλένιο (XLPE) |
---|---|---|---|
Εξωτερικό υλικό θηκών: | Πολυβινυλικό χλωρίδιο (PVC) | Θωρακισμένος τύπος: | DSTA/SWA/AWA θωρακισμένος ή Unarmored |
Τάση: | 3.6KV σε 35KV | Περιοχή διατομής: | 35mm2 σε 1000mm2 |
Αριθμός πυρήνων: | 1 πυρήνας, 3 πυρήνες | Πρότυπα: | IEC60502, IEC ASTM DIN, GB/T12706, VDE, UL ΤΩΝ BS |
Χρώμα: | Μαύρο ή Προσαρμοσμένη | εφαρμογή: | Κατασκευή, βιομηχανικός, υπόγειος, σταθμός παραγωγής ηλεκτρικού ρεύματος |
Χαρακτηριστικό γνώρισμα: | Γδάρσιμο-ανθεκτικός | Απόδοση πυρκαγιάς των θηκών καλωδίων: | Τα καλώδια μπορούν να παρασχεθούν την ειδική φλόγα - εξωτερική θήκη PVC καθυστερούντω για να συμμορφ |

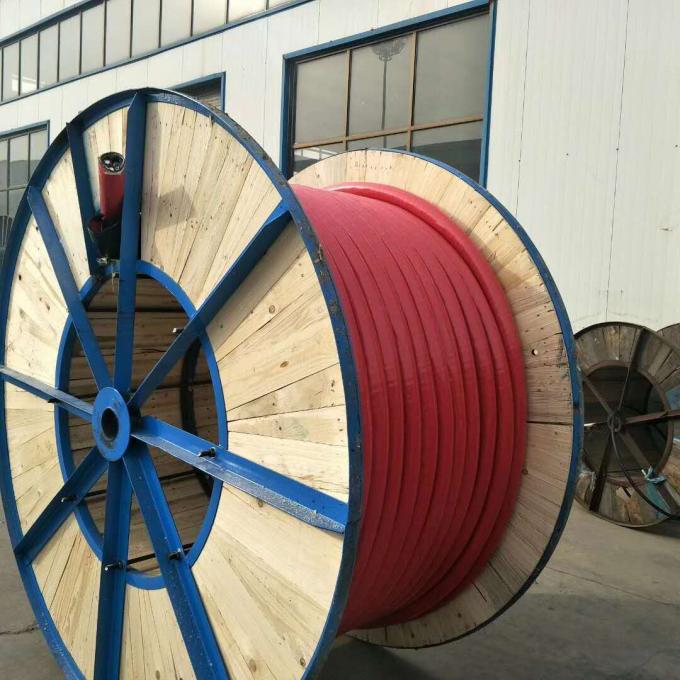

Συσκευασία: | Τύμπανο, προαιρετικό | ||
Υψηλό φως: | cross linked polyethylene wire,cross linked polyethylene cable |
Μέσο μονωμένο XLPE καλώδιο 1 πυρήνας 3 τάσης θωρακισμένο καλώδιο χαλκού πυρήνων
STANDER:
Διεθνής: Iec60502-2
Εθνικός: GB/T 12706.1-2008

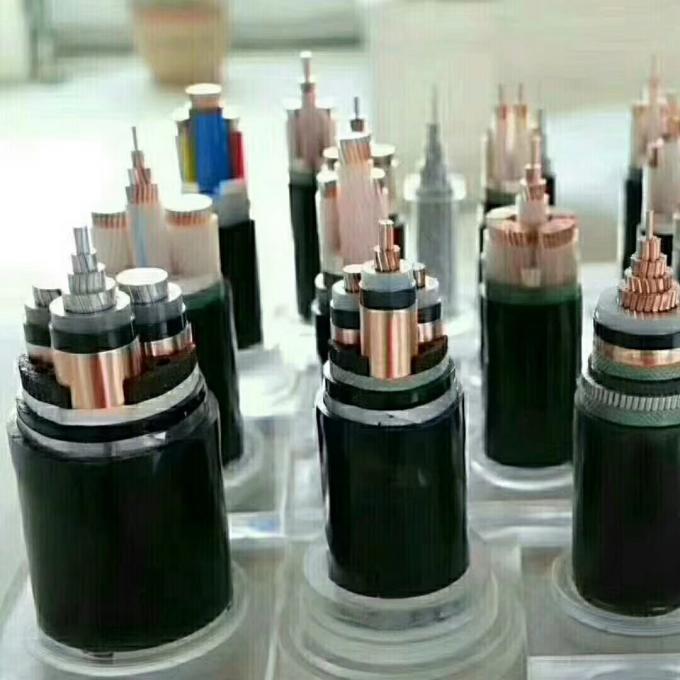

ΚΑΤΑΣΚΕΥΗ:
1. ΑΓΩΓΟΣ
– Γυμνή κατηγορία 2 χαλκού στο IEC 60228, στρογγυλή, multiwire προσαραγμένη και συμπαγής
2. ΟΘΟΝΗ ΑΓΩΓΩΝ
– Εσωτερικό ημιαγωγικό επίστρωμα
3. ΜΟΝΩΣΗ
– Μόνωση πυρήνων του διασυνδεμένου πολυαιθυλενίου (XLPE)
4. ΟΘΟΝΗ ΜΟΝΩΣΗΣ
– Το εξωτερικό αγώγιμο στρώμα εξώθησε και ένωσε στενά μόνιμα με τη μόνωση πυρήνων
Ημιαγωγικός τύπος
– Πέρα από το εξωτερικό ημιαγωγικό στρώμα, μια ημιαγωγική ταινία πρέπει να χρησιμοποιηθεί.
5. ΟΘΟΝΗ ΜΕΤΑΛΛΩΝ
– ταινίες χαλκού helically με ένα ελάχιστο πάχος 0,1 χιλ.
Διαχωριστής
– Πέρα από την οθόνη καθώς επίσης και κάτω από την εξωτερική θήκη, ένα χωρίζοντας στρώμα πρέπει να χρησιμοποιηθεί (π.χ. δένοντας με ταινία).
6. ΘΗΚΗ
– Εξωτερική θήκη της ένωσης PVC
Οι MV XLPE μόνωσαν την εκτιμημένη τάση χάλκινων καλωδίων:
3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/20KV, 21/35KV, 26/35KV
Μονωμένος αριθμός χάλκινων καλωδίων των MV XLPE πυρήνων:
1 πυρήνας, 3 πυρήνες
Μονωμένη εισαγωγή χάλκινων καλωδίων των MV XLPE:
Το μονωμένο καλώδιο των MV xlpe χρησιμοποιείται για τη γραμμή μετάδοσης ισχύος και διανομής με την τάση που εκτιμάται σε 35kv και κατωτέρω. Έναντι μονωμένου του PVC καλωδίου τροφοδοσίας, το καλώδιο τροφοδοσίας XLPE καυχάται όχι μόνο τα χαρακτηριστικά της άριστης ηλεκτρικής ενέργειας, του μηχανισμού, της θερμότητας και της γήρανσης ανθεκτικών, αντιδιαβρωτική περιβάλλοντος πίεση-ανθεκτική και χημική, αλλά και απλή δομή, ελαφριά, κανένας περιορισμός με την τοποθέτηση της πτώσης, και υψηλής θερμοκρασίας επίδομα για τη μακροπρόθεσμη εργασία.
Το καλώδιο XLPE θα μπορούσε να είναι σε θέση να αντέξει ορισμένη έλξη κατά τη διάρκεια της εγκατάστασης, και το θωρακισμένο καλώδιο xlpe θα μπορούσε εξωτερικές μηχανικές δυνάμεις.
Μονωμένα XLPE χαρακτηριστικά χρήσης χάλκινων καλωδίων:
1). Εκτιμημένη τάση συχνότητας ισχύος μέχρι 35KV.
2). Μέγιστη επιτρεπτή συνεχής λειτουργούσα θερμοκρασία του αγωγού: 90℃
3). Η μέγιστη θερμοκρασία βραχυκυκλώματος του αγωγού δεν θα υπερβεί: (μέγιστη διάρκεια 5S) 250℃
4). Η περιβαλλοντική θερμοκρασία υπό εγκατάσταση δεν πρέπει κάτω από 0℃
5). Η κάμπτοντας ακτίνα ενός καλωδίου δεν πρέπει να είναι λιγότερο από 15 φορές της διαμέτρου καλωδίων.
6). Οι flame-retardant ιδιότητες του καλωδίου συμμορφώνονται με το βαθμό Α, Β, Γ του GB/T19666-2005 ή IEC60332.
Μονωμένοι XLPE τύποι καλωδίων:
0.6/1kV XLPE μόνωσε το ηλεκτρικό καλώδιο | |||
Τύποι καλωδίων XLPE | Περιγραφή | Πυρήνες | Περιοχή τμημάτων Nomi (χιλ.2) |
Cu/XLPE/PVC | πυρήνας χαλκού, xlpe, PVC που τυλίγονται μονωμένος, ηλεκτρικό καλώδιο |
1 πυρήνας πυρήνας 2 πυρήνας 3 πυρήνας 4 πυρήνας 5 πυρήνας 3+1 πυρήνας 3+2 πυρήνας 4+1 |
1.5, 2.5, 4, 6, 10, 25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400, 500, 630, 800, 1000 |
Al/XLPE/PVC | πυρήνας αργιλίου, xlpe, PVC που τυλίγονται μονωμένος, ηλεκτρικό καλώδιο | ||
Cu/XLPE/STA/PVC | πυρήνας χαλκού, xlpe μονωμένος, ταινία χάλυβα θωρακισμένη, PVC που τυλίγονται, ηλεκτρικό καλώδιο | ||
Al/XLPE/STA/PVC | πυρήνας αργιλίου, xlpe μονωμένος, ταινία χάλυβα θωρακισμένη, PVC που τυλίγονται, ηλεκτρικό καλώδιο | ||
Cu/XLPE/SWA/PVC | πυρήνας χαλκού, xlpe μονωμένο, χαλύβδινο σύρμα θωρακισμένο, PVC που τυλίγονται, ηλεκτρικό καλώδιο | ||
Al/XLPE/SWA/PVC | πυρήνας αργιλίου, xlpe μονωμένο, χαλύβδινο σύρμα θωρακισμένο, PVC που τυλίγονται, ηλεκτρικό καλώδιο |
Η μέση τάση XLPE μόνωσε το ηλεκτρικό καλώδιο | |||
Τύποι καλωδίων XLPE | Περιγραφή | Πυρήνες | Περιοχή τμημάτων Nomi (χιλ.2) |
Cu/XLPE/PVC | πυρήνας χαλκού, xlpe, PVC που τυλίγονται μονωμένος, ηλεκτρικό καλώδιο |
1 πυρήνας
πυρήνας 3
|
25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400, 500, 630, 800, 1000 |
Al/XLPE/PVC | πυρήνας αργιλίου, xlpe, PVC που τυλίγονται μονωμένος, ηλεκτρικό καλώδιο | ||
Cu/XLPE/STA/PVC | πυρήνας χαλκού, xlpe μονωμένος, ταινία χάλυβα θωρακισμένη, PVC που τυλίγονται, ηλεκτρικό καλώδιο | ||
Al/XLPE/STA/PVC | πυρήνας αργιλίου, xlpe μονωμένος, ταινία χάλυβα θωρακισμένη, PVC που τυλίγονται, ηλεκτρικό καλώδιο | ||
Cu/XLPE/SWA/PVC | πυρήνας χαλκού, xlpe μονωμένο, χαλύβδινο σύρμα θωρακισμένο, PVC που τυλίγονται, ηλεκτρικό καλώδιο | ||
Al/XLPE/SWA/PVC | πυρήνας αργιλίου, xlpe μονωμένο, χαλύβδινο σύρμα θωρακισμένο, PVC που τυλίγονται, ηλεκτρικό καλώδιο |
12/20KV 1 πυρήνας XLPE μόνωσε τα τεχνικά στοιχεία καλωδίων:
Αριθ. των πυρήνων και του σταυρού - SEC. | Λειτουργία τάση μέγιστο. |
Ονομαστικός τάση U0/U |
Μόνωση πάχος |
Θήκη πάχος Ονομαστικός αξία |
Εξωτερικό Ø περ. |
βάρος περ. |
Τρέχουσες εκτιμήσεις στον αέρα 30℃ | Τρέχον θαμμένο εκτιμήσεις 20℃ | μέγιστη ΣΥΝΕΧΗΣ αντίσταση σε 20℃ |
---|---|---|---|---|---|---|---|---|---|
χιλ. ² | kV | kV | χιλ. | χιλ. | χιλ. | κλ/χλμ | Α | Α | Ω/km |
1 X 35 | 24 | 12/ 20 | 5.5 | 1.8 | 24.9 | 860 | 205 | 190 | 0,52 |
1 X 50 | 24 | 12/ 20 | 5.5 | 1.8 | 26.4 | 1138 | 245 | 225 | 0,39 |
1 X 70 | 24 | 12/ 20 | 5.5 | 1.9 | 28.1 | 1281 | 305 | 275 | 0,27 |
1 X 95 | 24 | 12/ 20 | 5.5 | 1.9 | 29.9 | 1570 | 370 | 330 | 0,19 |
1 X 120 | 24 | 12/ 20 | 5.5 | 2.0 | 31.3 | 1839 | 430 | 375 | 0,15 |
1 X 150 | 24 | 12/ 20 | 5.5 | 2.0 | 33.1 | 2174 | 490 | 425 | 0,12 |
1 X 185 | 24 | 12/ 20 | 5.5 | 2.1 | 34.7 | 2540 | 560 | 480 | 0,10 |
1 X 240 | 24 | 12/ 20 | 5.5 | 2.2 | 37.1 | 3120 | 665 | 555 | 0,08 |
1 X 300 | 24 | 12/ 20 | 5.5 | 2.2 | 39.5 | 3746 | 765 | 630 | 0,06 |
1 X400 | 24 | 12/ 20 | 5.5 | 2.3 | 44.1 | 4863 | 890 | 725 | 0,05 |
1 X.500 | 24 | 12/ 20 | 5.5 | 2.4 | 47.6 | 5905 | 1030 | 825 | 0,04 |
1 X 630 | 24 | 12/ 20 | 5.5 | 2.5 | 51.3 | 7220 | 1190 | 940 | 0,03 |
