Λεπτομέρειες:
|
αγωγός: | ανόπτηση χαλκού | Μόνωσης: | Χλωρίδιο (PVC) που μονώνεται πολυβινυλικό |
---|---|---|---|
Εξωτερική θήκη: | Χλωρίδιο (PVC) που τυλίγεται πολυβινυλικό, LSOH | τεθωρακισμένο: | DSTA/SWA/AWA θωρακισμένος ή Unarmored |
Ονομαστική τάση: | 0.6/1kV | Μέγεθος διατομής: | 0.75mm2-1000mm2 |
Πρότυπα: | IEC60502, IEC ASTM DIN, GB/T12706, VDE, UL ΤΩΝ BS | Χρώμα: | Μαύρο ή Προσαρμοσμένη |
εφαρμογή: | Κατασκευή, βιομηχανικός, υπόγειος, σταθμός παραγωγής ηλεκτρικού ρεύματος | Χαρακτηριστικό γνώρισμα: | Γδάρσιμο-ανθεκτικός |

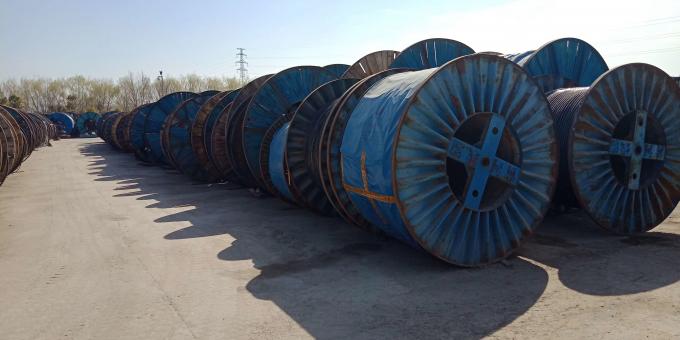

Συσκευασία: | Τύμπανο, προαιρετικό | ||
Υψηλό φως: | pvc insulated wire,polyvinyl chloride cable |
0.6 / 1KV μονωμένος PVC καλωδίων αγωγός χαλκού γδαρσίματος ανθεκτικός ανοπτημένος
Μονωμένη PVC εκτιμημένη καλώδιο τάση Electrcial:
0.6/1kv
Το PVC μόνωσε τον αριθμό ηλεκτρικών καλωδίων πυρήνων:
1 πυρήνας, 2 αφαιρεί τον πυρήνα, 3 αφαιρούν τον πυρήνα, 3+1 αφαιρούν τον πυρήνα, 3+2 αφαιρούν τον πυρήνα, 4 αφαιρούν τον πυρήνα, 4+1 αφαιρούν τον πυρήνα, πυρήνας 5
Μονωμένη PVC εφαρμογή καλωδίων Electrcial:
Τα καλώδια PVC τοποθετούνται στο εσωτερικό, στις σήραγγες, τις τάφρους καλωδίων και τους σωλήνες. Μπορεί επίσης να θαφτεί στο χαλαρό χώμα. STA τα θωρακισμένα καλώδια PVC θα μπορούσαν να αντέξουν τις μηχανικές εξωτερικές δυνάμεις. Το καλώδιο ενιαίος-πυρήνων δεν επιτρέπεται για να τοποθετηθεί καθ'οδόν μαγνητική που θα μπορούσε να θαφτεί άμεσα στο έδαφος (θαμμένο βάθος: ≥0.7 μ από το έδαφος). SWA και AWA τα θωρακισμένα καλώδια PVC θα μπορούσαν να αντέξουν τις μεγάλες εκτατές δυνάμεις.
Εκτιμημένη τάση Uo/U | 0.6/1 kV |
Μέγιστη λειτουργούσα τάση | 1,2 kV |
Συχνότητα | 50 Hz |
Τάση δοκιμής | 3500 Β |
Επιτρεπτή λειτουργούσα θερμοκρασία στον αγωγό |
+60°C |
θερμοκρασία βραχυκυκλώματος (μέγιστο 5 s διάρκειας) |
160 °C |
Ελάχιστη θερμοκρασία εγκαταστάσεων |
Μην πρέπει να είστε χαμηλότερος από 0°C |
Μέγιστη επιτρεπτή εκτατή πίεση αγωγών |
50 N/mm |
Ελάχιστη κάμπτοντας ακτίνα |
καλώδιο Ø 15 Χ |
Φλόγα - καθυστερών |
Iec60332-1-2 |
Τα εφαρμόσιμα πρότυπα του PVC μόνωσαν το ηλεκτρικό καλώδιο
— Οδηγίες σχεδίου και δοκιμής IEC 60502-1
— Αγωγός IEC 60228
— Φλόγα IEC 60332-1 - καθυστερών
— Φλόγα IEC 60332-3-24 - γάτα καθυστερούντω. Γ

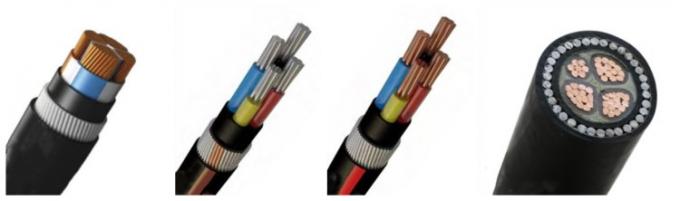

Το PVC μόνωσε τους τύπους ηλεκτρικών καλωδίων:
Μονωμένοι PVC τύποι καλωδίων | Περιγραφή | Πυρήνες | Περιοχή τμημάτων Nomi |
Cu/PVC/PVC | πυρήνας χαλκού, PVC που μονώνεται, PVC που τυλίγονται, ηλεκτρικό καλώδιο |
1 πυρήνας πυρήνας 2 πυρήνας 3 πυρήνας 4 πυρήνας 5 πυρήνας 3+1 πυρήνας 3+2 πυρήνας 4+1 |
1.5~1000mm2 |
Al/PVC/PVC | πυρήνας αργιλίου, PVC που μονώνεται, PVC που τυλίγονται, ηλεκτρικό καλώδιο |
||
Cu/PVC/STA/PVC | πυρήνας χαλκού, PVC που μονώνεται, ταινία χάλυβα θωρακισμένη, PVC που τυλίγονται, ηλεκτρικό καλώδιο | 4~1000mm2 | |
Al/PVC/STA/PVC | πυρήνας αργιλίου, PVC που μονώνεται, ταινία χάλυβα θωρακισμένη, PVC που τυλίγονται, ηλεκτρικό καλώδιο | ||
Cu/PVC/SWA/PVC | πυρήνας χαλκού, PVC που μονώνονται, χαλύβδινο σύρμα θωρακισμένο, PVC που τυλίγονται, ηλεκτρικό καλώδιο | ||
Al/PVC/SWA/PVC | πυρήνας αργιλίου, PVC που μονώνονται, χαλύβδινο σύρμα θωρακισμένο, PVC που τυλίγονται, ηλεκτρικό καλώδιο | ||
ZR-Cu/PVC/PVC | πυρήνας χαλκού, PVC που μονώνεται, PVC που τυλίγεται, φλόγα - καθυστερών, ηλεκτρικό καλώδιο | 1.5~1000mm2 | |
ZR-Al/PVC/PVC | πυρήνας αργιλίου, PVC που μονώνεται, PVC που τυλίγεται, φλόγα - καθυστερών, ηλεκτρικό καλώδιο | ||
ZR-Cu/PVC/STA/PVC | πυρήνας χαλκού, PVC που μονώνεται, ταινία χάλυβα θωρακισμένη, PVC που τυλίγεται, φλόγα - καθυστερών, ηλεκτρικό καλώδιο | 4~1000mm2 | |
ZR-Al/PVC/STA/PVC | πυρήνας αργιλίου, PVC που μονώνεται, ταινία χάλυβα θωρακισμένη, PVC που τυλίγεται, φλόγα - καθυστερών, ηλεκτρικό καλώδιο | ||
ZR-Cu/PVC/SWA/PVC | πυρήνας χαλκού, PVC που μονώνονται, χαλύβδινο σύρμα θωρακισμένο, PVC που τυλίγεται, φλόγα - καθυστερών, ηλεκτρικό καλώδιο |
||
ZR-Al/PVC/SWA/PVC | πυρήνας αργιλίου, PVC που μονώνονται, χαλύβδινο σύρμα θωρακισμένο, PVC που τυλίγεται, φλόγα - καθυστερών, ηλεκτρικό καλώδιο |
Το PVC μόνωσε τα τεχνικά στοιχεία ηλεκτρικών καλωδίων:
Διατομή του αγωγού (mm2) | Είδος αγωγού | Πάχος μόνωσης (χιλ.) | Πάχος θηκών (χιλ.) | Μέση μέγιστη εξωτερικός-διάμετρος (χιλ.) | Κατά προσέγγιση βάρος προϊόντων (kg/km) | Μέγιστη αντίσταση χαλκός-καλωδίων αγωγών (Ω/km) | Ελάχιστη αντίσταση μόνωσης (MΩ.km) | |
Μέταλλο που ντύνεται | Μέταλλο που ντύνεται κανένα | |||||||
2×1.5 | 1 | 0,7 | 1.2 | 10 | 84.93 | 12.1 | 12.2 | 0,011 |
2 | 0,7 | 1.2 | 10.5 | 89.13 | 12.1 | 12.2 | 0,01 | |
2×2.5 | 1 | 0,8 | 1.2 | 11.5 | 116.99 | 7.41 | 7.56 | 0,01 |
2 | 0,8 | 1.2 | 12 | 124.84 | 7.41 | 7.56 | 0,009 | |
2×4 | 1 | 0,8 | 1.2 | 12.5 | 154.02 | 4.61 | 4.7 | 0,0085 |
2 | 0,8 | 1.2 | 13 | 162.49 | 4.61 | 4.7 | 0,0077 | |
2×6 | 1 | 0,8 | 1.2 | 13.5 | 201.43 | 3.08 | 3.11 | 0,007 |
2 | 0,8 | 1.2 | 14 | 211.74 | 3.08 | 3.11 | 0,0065 | |
2×10 | 1 | 1 | 1.4 | 16.5 | 342.84 | 1.83 | 1.84 | 0,007 |
2 | 1 | 1.4 | 17.5 | 354.15 | 1.83 | 1.84 | 0,0065 | |
2×16 | 2 | 1 | 1.4 | 20 | 481.24 | 1.15 | 1.16 | 0,0052 |
2×25 | 2 | 1.2 | 1.4 | 24 | 717.82 | 0,727 | 0,734 | 0,005 |
2×35 | 2 | 1.2 | 1.6 | 27.5 | 955.57 | 0,524 | 0,529 | 0,0044 |
3×1.5 | 1 | 0,7 | 1.2 | 10.5 | 105.86 | 12.1 | 12.2 | 0,011 |
2 | 0,7 | 1.2 | 11 | 110.82 | 12.1 | 12.2 | 0,01 | |
3×2.5 | 1 | 0,8 | 1.2 | 12 | 149.34 | 7.41 | 7.56 | 0,01 |
2 | 0,8 | 1.2 | 12.5 | 159.02 | 7.41 | 7.56 | 0,009 | |
3×4 | 1 | 0,8 | 1.2 | 13 | 201.04 | 4.61 | 4.7 | 0,0085 |
2 | 0,8 | 1.2 | 13.5 | 211.19 | 4.61 | 4.7 | 0,0077 | |
3×6 | 1 | 0,8 | 1.4 | 14.5 | 278.69 | 3.08 | 3.11 | 0,007 |
2 | 0,8 | 1.4 | 15.5 | 291.56 | 3.08 | 3.11 | 0,0065 | |
3×10 | 1 | 1 | 1.4 | 17.5 | 457.6 | 1.83 | 1.84 | 0,007 |
2 | 1 | 1.4 | 19.5 | 472.47 | 1.83 | 1.84 | 0,0065 | |
3×16 | 2 | 1 | 1.4 | 21.5 | 652.85 | 1.15 | 1.16 | 0,0052 |
3×25 | 2 | 1.2 | 1.4 | 26 | 985.18 | 0,727 | 0,734 | 0,005 |
3×35 | 2 | 1.2 | 1.6 | 29 | 1316.42 | 0,524 | 0,529 | 0,0044 |
4×1.5 | 1 | 0,7 | 1.2 | 11.5 | 129.92 | 12.1 | 12.2 | 0,011 |
2 | 0,7 | 1.2 | 12 | 137.02 | 12.1 | 12.2 | 0,01 | |
4×2.5 | 1 | 0,8 | 1.2 | 13 | 185.91 | 7.41 | 7.56 | 0,01 |
2 | 0,8 | 1.2 | 13.5 | 199.73 | 7.41 | 7.56 | 0,009 | |
4×4 | 1 | 0,8 | 1.4 | 14.5 | 264.06 | 4.61 | 4.7 | 0,0085 |
2 | 0,8 | 1.4 | 15 | 280 | 4.61 | 4.7 | 0,0077 | |
4×6 | 1 | 0,8 | 1.4 | 16 | 352.25 | 3.08 | 3.11 | 0,007 |
2 | 0,8 | 1.4 | 17 | 372.18 | 3.08 | 3.11 | 0,0065 | |
4×10 | 1 | 1 | 1.4 | 19 | 589.31 | 1.83 | 1.84 | 0,007 |
2 | 1 | 1.4 | 20.5 | 614.24 | 1.83 | 1.84 | 0,0065 | |
4×16 | 2 | 1 | 1.4 | 23.5 | 848.16 | 1.15 | 1.16 | 0,0052 |
4×25 | 2 | 1.2 | 1.6 | 27.5 | 1309.68 | 0,727 | 0,734 | 0,005 |
4×35 | 2 | 1.2 | 1.6 | 32 | 1724.19 | 0,524 | 0,529 | 0,0044 |
5×1.5 | 1 | 0,7 | 1.2 | 12 | 155.09 | 12.1 | 12.2 | 0,011 |
2 | 0,7 | 1.2 | 12.5 | 163.63 | 12.1 | 12.2 | 0,01 | |
5×2.5 | 1 | 0,8 | 1.2 | 14 | 223.98 | 7.41 | 7.56 | 0,01 |
2 | 0,8 | 1.2 | 14.5 | 240.8 | 7.41 | 7.56 | 0,009 | |
5×4 | 1 | 0,8 | 1.4 | 16 | 319.08 | 4.61 | 4.7 | 0,0085 |
2 | 0,8 | 1.4 | 17 | 338.37 | 4.61 | 4.7 | 0,0077 | |
5×6 | 1 | 0,8 | 1.4 | 17.5 | 428.24 | 3.08 | 3.11 | 0,007 |
2 | 0,8 | 1.4 | 18.5 | 452.4 | 3.08 | 3.11 | 0,0065 | |
5×10 | 1 | 1 | 1.4 | 21 | 721.03 | 1.83 | 1.84 | 0,007 |
2 | 1 | 1.4 | 22 | 750.19 | 1.83 | 1.84 | 0,0065 | |
5×16 | 2 | 1 | 1.6 | 26 | 1063.16 | 1.15 | 1.16 | 0,0052 |
5×25 | 2 | 1.2 | 1.6 | 31.5 | 1612.39 | 0,727 | 0,734 | 0,005 |
5×35 | 2 | 1.2 | 1.6 | 35 | 2127.77 | 0,524 | 0,529 | 0,0044 |
